Як налаштувати CanBus на андроїд-магнітолі: покрокова інструкція, вибір виробника та вирішення проблем

При заміні штатної магнітоли на сучасний головний пристрій на Android автовласники часто стикаються з тим, що частина функцій автомобіля перестає працювати «із коробки». Не реагують кнопки на кермі, не відображаються дані клімат-контролю, парктроніки або динамічні лінії розмітки. За інтеграцію магнітоли з бортовою системою автомобіля відповідає спеціальний модуль - CanBus-адаптер (у побуті - «кан-модуль» або «кан-коробочка»).

У цій статті ми детально розберемо, як правильно визначити виробника вашого адаптера, налаштувати його в системі та що робити, якщо щось пішло не так.

Як зрозуміти, чи потрібен вам CanBus?

CanBus-адаптер необхідний, якщо ваш автомобіль спілкується з периферією по цифровій CAN-шині. Визначити його наявність просто:

• Зовнішній модуль: На основному пучку дротів підключення (косі) висить окрема пластикова або металева коробочка чорного, бордового, синього або сірого кольору.
• Вбудований модуль: Чіп інтеграції може бути спочатку вшитий у плату перехідної рамки, джойстика керування або блоку клімату.

Важливий коментар інженера: Якщо ваш автомобіль старого року випуску або бюджетного сегмента, керування по цифровій шині там може не бути. У такому разі кнопки керма працюють за аналоговим сигналом (Key 1 / Key 2) і налаштовуються безпосередньо через стандартний додаток магнітоли.

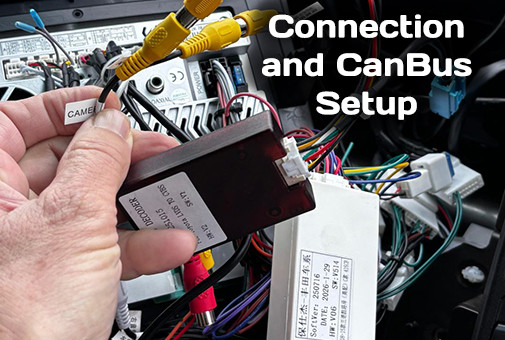

Крок 1. Визначаємо виробника CanBus-адаптера

Перш ніж лізти в налаштування, необхідно фізично подивитися на сам адаптер. На ринку представлено безліч брендів, і вибір неправильного профілю в меню - найчастіша причина, чому магнітола «не бачить» машину.

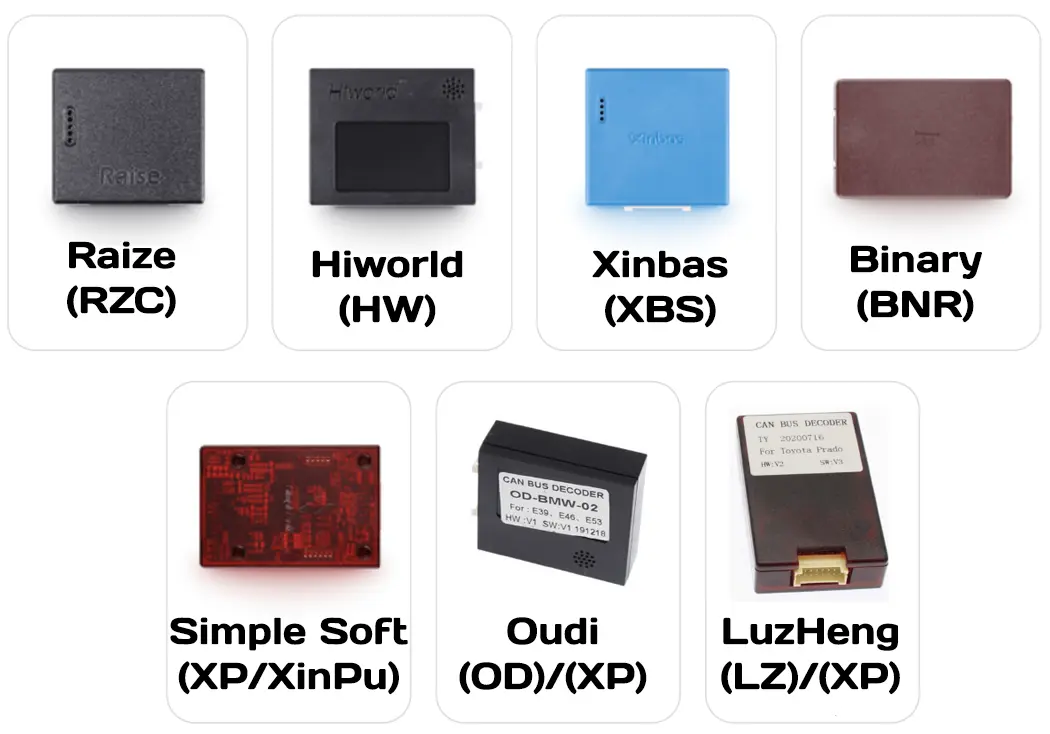

Зверніть увагу на логотип або абревіатуру на наклейці модуля:

Крок 2. Покроковий алгоритм налаштування в меню Android

Коли виробника коробочки визначено, переходимо до програмного налаштування. Інтерфейси можуть незначно відрізнятися залежно від прошивки, але загальна логіка скрізь однакова:

1. Увімкніть запалювання автомобіля.
2. Перейдіть у Налаштування магнітоли → Заводські.
3. Введіть сервісний пароль: 3368.
4. Знайдіть пункт Налаштування CanBus.
5. Виставте конфігурацію строго по стовпцях:
   • 1-й стовпець: Виробник адаптера (наприклад, Raise, Hiworld, Simple Soft).
   • 2-й стовпець: Марка автомобіля.
   • 3-й стовпець: Модель автомобіля.
   • 4-й стовпець: Рік випуску або тип комплектації.

Розбір маркування комплектацій:

При виборі фінального пункту ви побачите літерні індекси. Вони критично важливі для правильної активації функцій:

• L - мінімальна комплектація автомобіля.
• M - середня комплектація.
• H - висока комплектація.
• AMP - комплектація з оригінальним заводським підсилювачем звуку.

Лайфхак з досвіду інженера: Якщо вашої моделі авто або потрібного року випуску немає в списку, не панікуйте. Виробники електроніки об'єднуюць машини в групи за апаратними платформами. Виберіть модель-соплатформенника (наприклад, для Skoda часто підходять налаштування від VW, для деяких моделей Mazda - налаштування від аналогічних років Ford тощо).

Після вибору параметрів налаштування зберігаються автоматично. У 90% випадків функції активуються відразу, але для деяких платформ потрібно перезавантажити магнітолу через кнопку Reset або меню вимикання і навіть зняттям плюсової клеми акумулятора автомобіля.

Гайд з усунення несправностей (Troubleshooting)

Якщо після налаштування система працює некоректно, використовуйте цю експертну карту вирішення проблем:

Проблема 1: Магнітола не бачить CanBus (не працює кермо, клімат тощо)

1. Програмна помилка: Некоректно обрано виробника СanBus або модель авто (перевірте маркування на коробочці ще раз).
2. Апаратне перезавантаження: Виконайте повне скидання/перезавантаження ГП (не просто вимкнути екран, а перезапустити Android).
3. Біла фішка (CAN-роз'єм): Переконайтеся, що невелика біла фішка з двома переплетеними дротами (зазвичай це вита пара зеленого, коричневого або синього кольору), що йде від основної коси дротів, фізично вставлена у відповідне маленьке гніздо на задній панелі магнітолі.
4. Перепіновка роз'єму: У рідкісних випадках на фабриках плутають місцями дроти даних. Спробуйте поміняти місцями два дроти (CAN-High і CAN-Low) у вказаній білій фішці, або перевірити їх відповідність на оригінальному роз'ємі автомобіля.
5. Живлення адаптера: Переконайтеся, що запалювання увімкнено. Якщо Can-модуль не подає ознак життя, перевірте, чи приходить на нього живлення +12V (зазвичай жовтий дріт) і маса (чорний).

Проблема 2: Магнітола не повністю відображає функціонал CanBus

1. Обмеження комплектації: Ваш автомобіль апаратно не повністю підтримує CAN-шину (деякі дані не передаються в загальну мережу).
2. Неточний протокол: Спробуйте вибрати іншого виробника CanBus в налаштуваннях (наприклад, замість Raise вибрати Hiworld, або навпаки). Часто різні виробники адаптерів використовують альтернативні реверс-інжинірингові коди для одних і тих же машин.

Проблема 3: Все працює, треки перемикаються, але немає звуку в динаміках

1. Перевірте індекс профілю: У налаштуваннях CanBus виберіть конфігурацію автомобіля з обов'язковою приставкою "АМР".

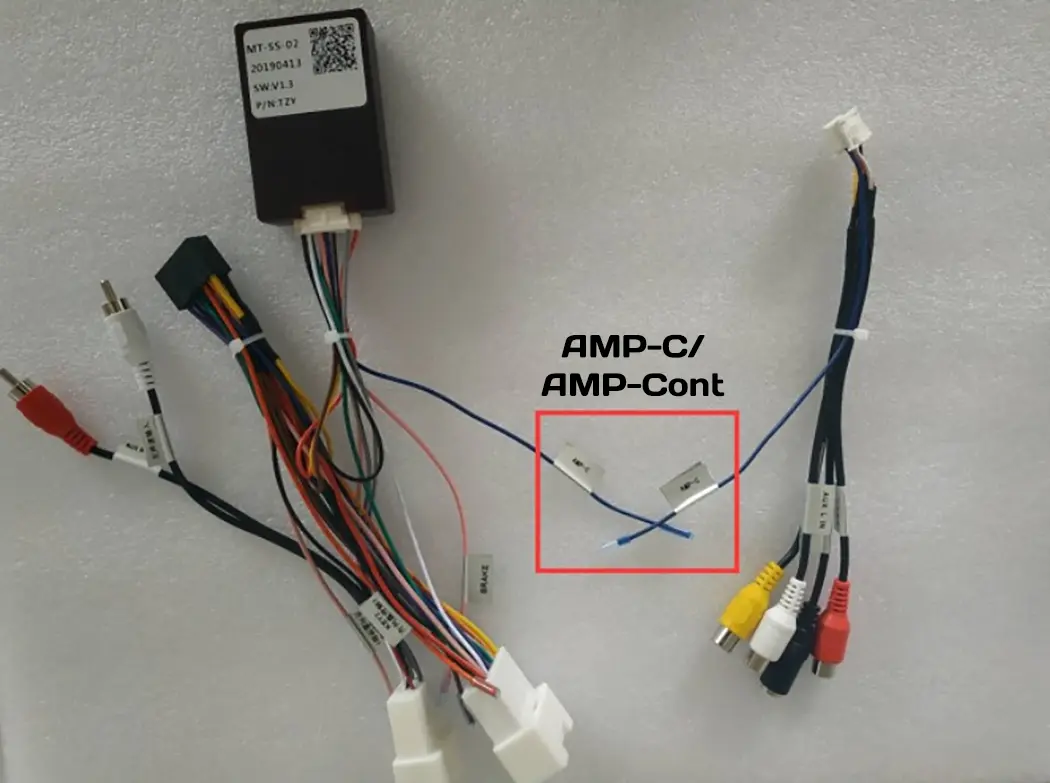

2. Примусове живлення (REMOTE / AMP-CON): Знайдіть на косі дротів, що виходить з Can-адаптера, поодинокий дріт із синьою або синьо-білою смугою та біркою AMP-C або AMP-Cont. На нього необхідно примусово подати 12 вольт (з'єднати з аналогічним дротом керування підсилювачем від магнітоли).
3. Налаштування системи: Зайдіть в основне меню: Налаштування → Пристрій → Звук → Живлення підсилювача і переведіть тумблер у положення УВІМК.

Висновок

Правильна інтеграція головного пристрою з CAN-шиною автомобіля - запорука довгої та комфортної експлуатації мультимедіа. Головне - уважність при візуальному визначенні модуля та розуміння особливостей комплектації вашої машини.
