Как настроить CanBus на андроид-магнитоле: пошаговая инструкция, выбор производителя и решение проблем

При замене штатной магнитолы на современное головное устройство на Android автовладельцы часто сталкиваются с тем, что часть функций автомобиля перестает работать «из коробки». Не реагируют кнопки на руле, не отображаются данные климат-контроля, парктроники или динамические линии разметки. За интеграцию магнитолы с бортовой системой автомобиля отвечает специальный модуль - CanBus-адаптер (в обиходе - «кан-модуль» или «кан-коробочка»).

В этой статье мы подробно разберем, как правильно определить производителя вашего адаптера, настроить его в системе и что делать, если что-то пошло не так.

Как понять, нужен ли вам CanBus?

CanBus-адаптер необходим, если ваш автомобиль общается с периферией по цифровой CAN-шине. Определить его наличие просто:

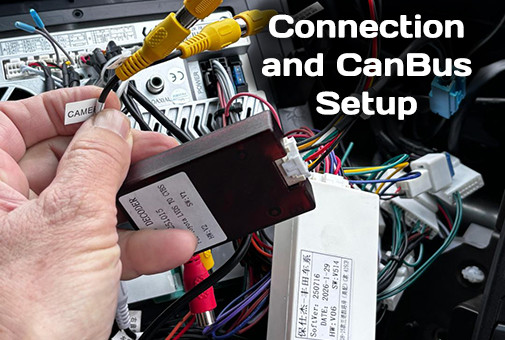

• Внешний модуль: На основном пучке проводов подключения (косе) висит отдельная пластиковая или металлическая коробочка черного, бордового, синего или серого цвета.
• Встроенный модуль: Чип интеграции может быть изначально вшит в плату переходной рамки, джойстика управления или блока климата.

Важно коментарий инженера: Если ваш автомобиль старого года выпуска или бюджетного сегмента, управления по цифровой шине там может не быть. В таком случае кнопки руля работают по аналоговому сигналу (Key 1 / Key 2) и настраиваются напрямую через стандартное приложение магнитолы.

Шаг 1. Определяем производителя CanBus-адаптера

Прежде чем лезть в настройки, необходимо физически посмотреть на сам адаптер. На рынке представлено множество брендов, и выбор неправильного профиля в меню - самая частая причина, почему магнитола «не видит» машину.

Обратите внимание на логотип или аббревиатуру на наклейке модуля:

Шаг 2. Пошаговый алгоритм настройки в меню Android

Когда производитель коробочки определен, переходим к программной настройке. Интерфейсы могут незначительно отличаться в зависимости от прошивки, но общая логика везде одинакова:

1. Включите зажигание автомобиля.
2. Перейдите в Настройки магнитолы → Заводские.
3. Введите сервисный пароль: 3368.
4. Найдите пункт Настройка CanBus.
5. Выставите конфигурацию строго по столбцам:
   • 1-й столбец: Производитель адаптера (например, Raise, Hiworld, Simple Soft).
   • 2-й столбец: Марка автомобиля.
   • 3-й столбец: Модель автомобиля.
   • 4-й столбец: Год выпуска или тип комплектации.

Разбор маркировки комплектаций:

При выборе финального пункта вы увидите буквенные индексы. Они критически важны для правильной активации функций:

• L - минимальная комплектация автомобиля.
• M - средняя комплектация.
• H - высокая комплектация.
• AMP - комплектация с оригинальным заводским усилителем звука.

Лайфхак с опыта инженера: Если вашей модели авто или нужного года выпуска нет в списке, не паникуйте. Производители электроники объединяют машины в группы по аппаратным платформам. Выберите модель-соплатформенника (например, для Skoda часто подходят настройки от VW, для некоторых моделей Mazda - настройки от аналогичных годов Ford и т.д.).

После выбора параметров настройки сохраняются автоматически. В 90% случаев функции активируются сразу, но для некоторых платформ требуется перезагрузить магнитолу через кнопку Reset или меню выключения и даже снятием плюсовой клемы акаммулятора автомобиля.

Гайд по устранению неисправностей (Troubleshooting)

Если после настройки система работает некорректно, используйте эту экспертную карту решения проблем:

Проблема 1: Магнитола не видит CanBus (не работает руль, климат и т.д.)

1. Программная ошибка: Некорректно выбран производитель СanBus или модель авто (перепроверьте маркировку на коробочке).
2. Аппаратная перезагрузка: Выполните полный сброс/перезагрузку ГУ (не просто выключить экран, а перезапустить Android).
3. Белая фишка (CAN-разъем): Убедитесь, что небольшая белая фишка с двумя переплетенными проводами (обычно это витая пара зеленого, коричневого или синего цвета), идущая от основной косы проводов, физически вставлена в соответствующее маленькое гнездо на задней панели магнитолы.
4. Перепиновка разъема: В редких случаях на фабриках путают местами провода данных. Попробуйте поменять местами два провода (CAN-High и CAN-Low) в указанной белой фишке , либо проверить их соответствие на оригинальном разъеме автомобиля.
5. Питание адаптера: Убедитесь, что зажигание включено. Если Can-модуль не подает признаков жизни, проверьте, приходит ли на него питание +12V (обычно желтый провод) и масса (черный).

Проблема 2: Магнитола не полностью отображает функционал CanBus

1. Ограничения комплектации: Ваш автомобиль аппаратно не полностью поддерживает Сап шину (некоторые данные не передаются в общую сеть).
2. Неточный протокол: Попробуйте выбрать другого производителя CanBus в настройках (например, вместо Raise выбрать Hiworld, или наоборот). Часто разные производители адаптеров используют альтернативные реверс-инжиниринговые коды для одних и тех же машин.

Проблема 3: Всё работает, треки переключаются, но нет звука в динамиках

1. Проверьте индекс профиля: В настройках CanBus выберите конфигурацию автомобиля с обязательной приставкой "АМР".
2. Принудительное питание (REMOTE / AMP-CON): Найдите на косе проводов, выходящей из Can-адаптера, одиночный провод с синей или сине-белой полосой и биркой АМР-С или AMP-Cont, На него необходимо принудительно подать 12 вольт (соединить с аналогичным проводом управления усилителем от магнитолы).
3. Настройки системы: Зайдите в основное меню: Настройки → Устройство → Звук → Питание усилителя и переведите тумблер в положение ВКЛ.

Заключение

Правильная интеграция головного устройства с CAN-шиной автомобиля - залог долгой и комфортной эксплуатации мультимедиа. Главное - внимательность при визуальном определении модуля и понимание особенностей комплектации вашей машины.
