Часті питання щодо Android-магнітол на UIS 7870: Сервісні коди, налаштування та вирішення проблем

Коротка довідка

Посібник з налаштування та сервісного обслуговування Android-магнітол на базі процесора UIS 7870. Містить заводські сервісні коди (3368, 5768, 7870), алгоритм усунення розряду АКБ через режим сну (Dormancy), способи точного налаштування підсвічування матриці, активацію систем кругового огляду 360, вирішення проблем з відеовиходом RCA/Type-C та керуванням кулером охолодження.

Зведена таблиця для швидкого вирішення проблем:

Як прибрати плаваючу кнопку з екрана?

Під час використання головного пристрою на базі Android з частотою 2,7 ГГц (UIS 7870SC) плаваюча кнопка швидкого доступу може залишатися активною поверх запущених програм, блокуючи елементи інтерфейсу або відволікаючи водія під час навігації та відтворення медіа.

Рішення:

Для успішного вимкнення цієї кнопки з дисплея вашого головного пристрою UIS 7870SC виконайте такі кроки:

Watch on YouTube

Як підключити камеру заднього виду?

В автомобілях із заводською камерою заднього виду в комплекті постачається необхідний адаптер, проте в деяких випадках штатна камера не підтримується і потрібна її заміна.
Також у багатьох бюджетних автомобілях камера з заводу не передбачена, хоча цей аксесуар необхідний для безпечного паркування.

Рішення:

Для успішного підключення, налаштування та усунення несправностей камери заднього виду на Android ГП, будь ласка, дотримуйтесь детальних інструкцій у нашому посібнику.

Зверніть увагу: якщо зображення з камери постійно чорно-біле, з ефектом скручування або мерехтінням, переконайтеся, що заземлювальний провід камери надійно закріплений до чистої металевої точки на кузові автомобіля для усунення перешкод сигналу.
Також перевірте налаштування головного пристрою та виберіть правильний відеостандарт (AHD / NTSC / PAL) і роздільну здатність, що відповідають вашій камері.

Як підключити / налаштувати кнопки на кермі (SWC)?

Спираючись на наш багаторічний досвід встановлення Android-пристроїв, кнопки на кермі бувають двох типів: аналогові резистивні (KEY1/KEY2) або цифрові, що працюють через CAN-шину автомобіля.

Рішення:

• Перевірка протоколу та заводських налаштувань: Перед програмуванням кнопок переконайтеся, що цифрова шина даних вашого автомобіля працює коректно. Перейдіть до розділу «Заводські налаштування» → «Вибір автомобіля» (або «Налаштування CAN-шини») та виберіть виробника і модель свого автомобіля (а також відповідний декодер протоколу, наприклад Raise, Simple Soft чи Hiworld). Система застосує правильні цифрові команди.
• Доступ до функції навчання керма: Відкрийте головне меню на головному пристрої, перейдіть до «Налаштування» → «Налаштування автомобіля» та виберіть додаток «Навчання керма» (або SWC), розроблений для платформи UIS7870SC.
• Очищення попередньої пам'яті: Натисніть кнопку «Скидання» або «Очищення», щоб видалити старі профілі.
• Програмування фізичних кнопок: Натисніть і утримуйте фізичну кнопку на кермі (наприклад, збільшення гучності), потім торкніться відповідного значка на екрані ГП. Утримуйте кнопку, доки система не зареєструє команду.
• Збереження та перевірка: Повторіть процедуру для всіх інших кнопок послідовно та натисніть «Зберегти».

Watch on YouTube

Вимкнення головного пристрою кнопкою

Виходячи з практики, головний пристрій не вимикається повністю під час натискання кнопки на лицьовій панелі. При її натисканні просто вимикається підсвічування екрана (аналогічно кнопці блокування на смартфоні). У такому режимі ГП продовжує споживати близько 1А і до ранку повністю розряджає АКБ.

Алгоритм роботи всіх ГП такий: магнітола постійно отримує живлення на жовтий провід (+12V BATT) і чорний (GND). При подачі +12V на червоний провід (ACC) ГП вмикається, а при знятті напруги — вимикається.

Якщо ви хочете вмикати та вимикати ГП окремо від замка запалювання, необхідно встановити фізичну кнопку в розрив проводу ACC.

P.S. Сучасні автомобілі після вимкнення сигналу ACC можуть подавати напругу на аксесуари ще 5-30 хвилин (поки ви не відкриєте двері або не поставите авто на охорону). Однак алгоритм ГП залишається колишнім: CAN-шина подає або знімає напругу з проводу ACC.

Під час старту голосно грає музика, як виправити?

Іноді користувачі звертаються до нашого сервісу з проблемою: щоразу під час увімкнення пристрою музика грає на високій гучності, незалежно від рівня, який був встановлений перед вимкненням.

Рішення:

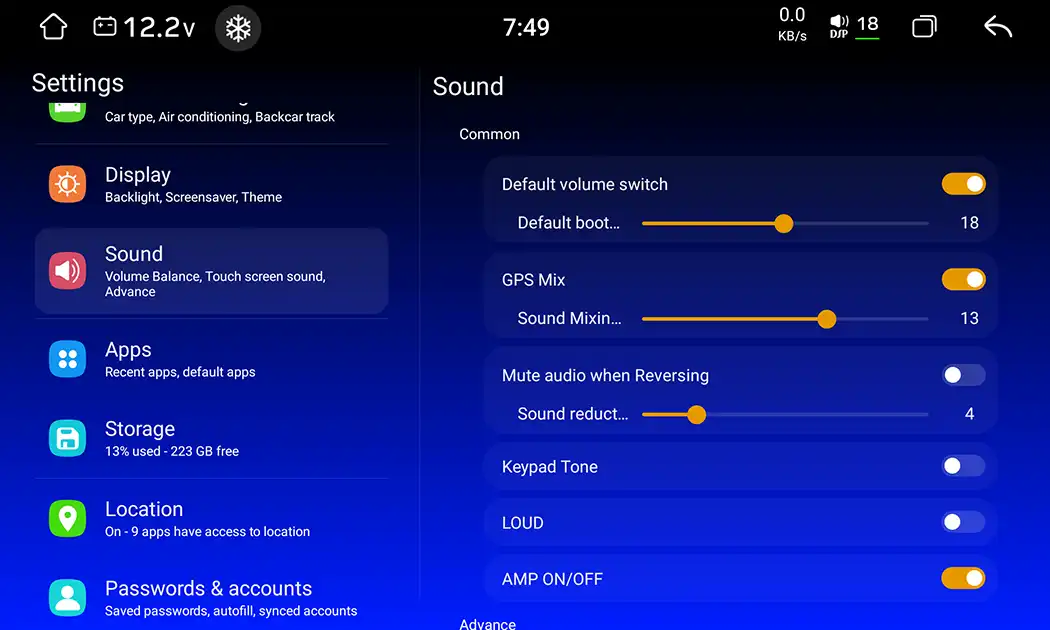

Цей параметр змінюється в налаштуваннях головного пристрою:

Settings → Sound → Default volume switch

Чи підтримує мій пристрій камери 360?

Ця функція доступна не на всіх пристроях. У більшості випадків вона поставляється як опція за запитом покупця, якщо він купує ГП з камерами 360 або планує використовувати їх у майбутньому.

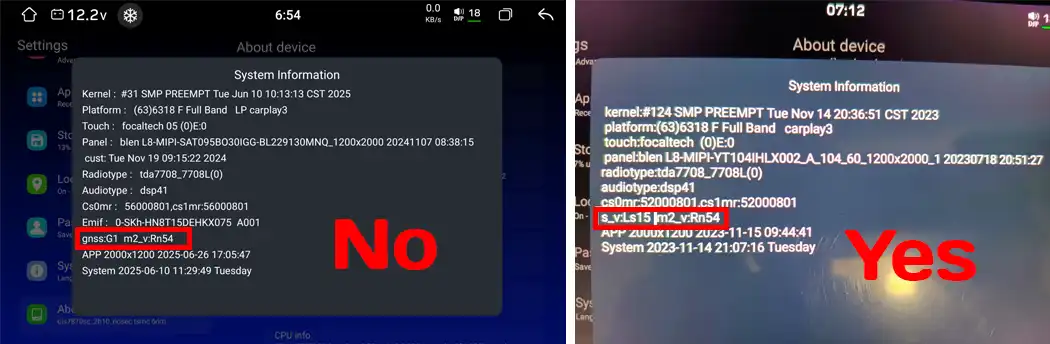

Перевірити наявність модуля 360 на вже придбаному пристрої можна в меню:

Settings → About device → System Information

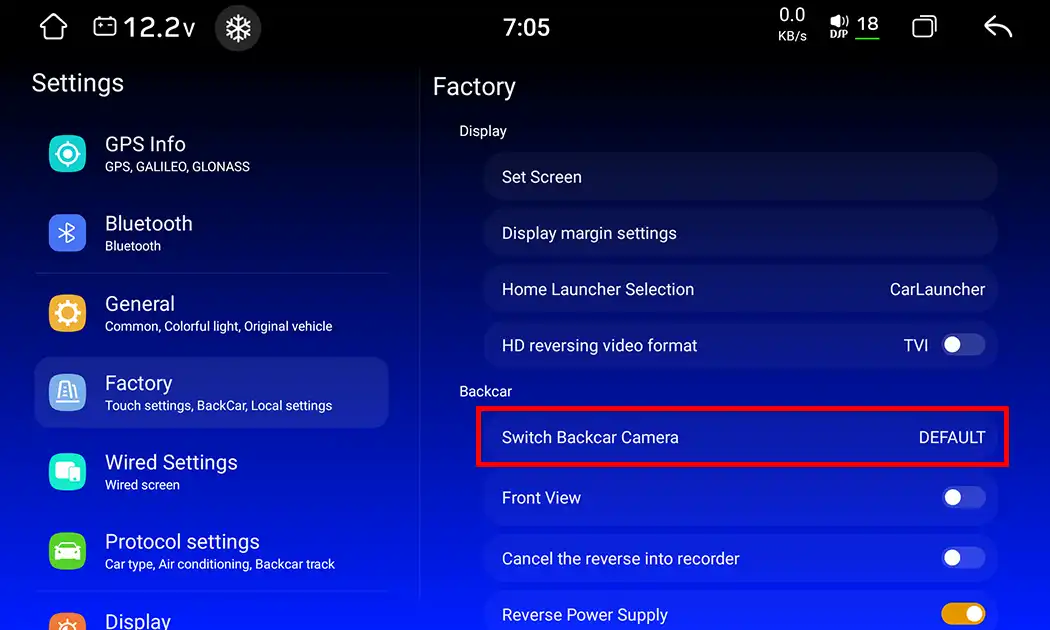

Увімкнути або вимкнути функцію камер 360 можна в налаштуваннях:

Settings → Factory → Switch backcar camera

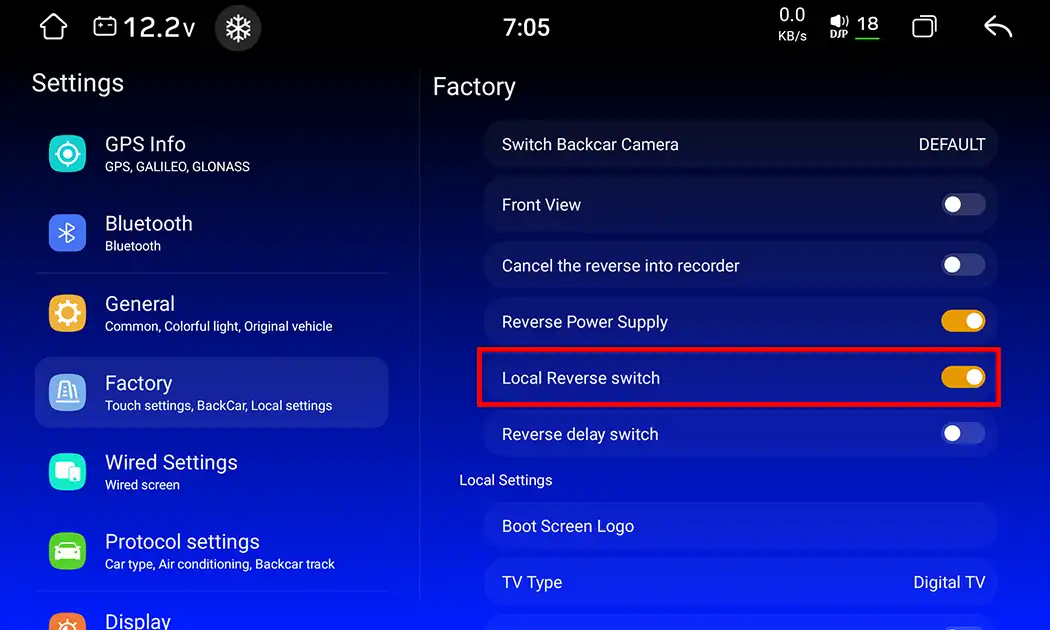

Якщо камера заднього виду не встановлена і при увімкненні задньої передачі з'являється чорний екран, вимкніть радар:

Settings → Factory → Local Reverse Switch

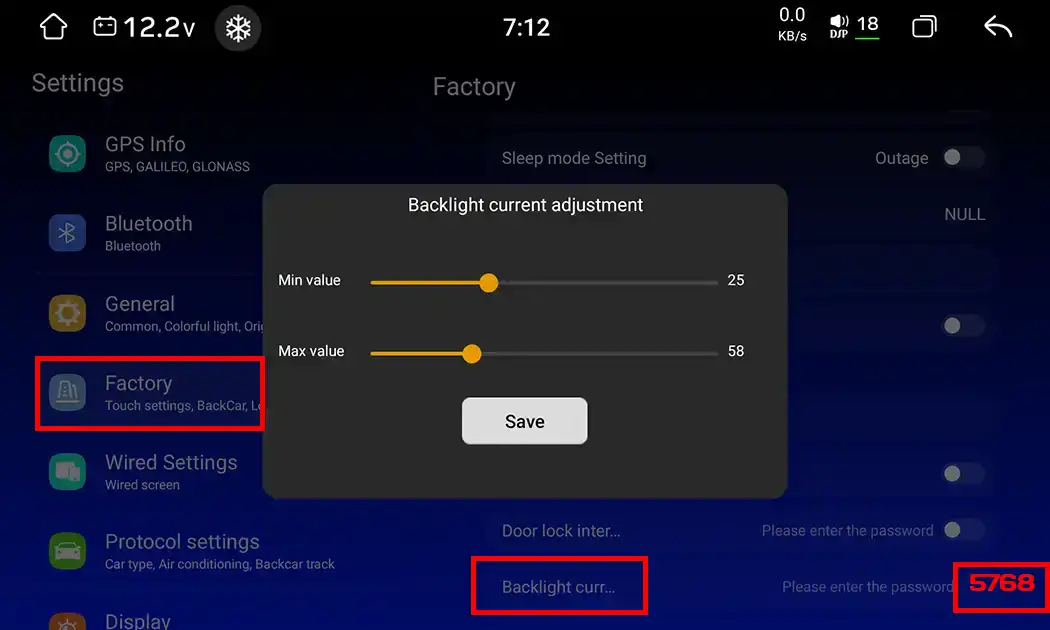

Зменшення яскравості дисплея

Встановлюючи головні пристрої понад 15 років, ми регулярно отримуємо відгуки від автовласників. Одне з частих прохань — недостатнє притухання екрана в темну пору доби, що може сліпити та відволікати водія на дорозі.

Рішення:

Settings → Factory → Backlight current adjustment

Встановіть мінімальний поріг яскравості. Будьте обережні! Занадто низькі значення можуть повністю вимкнути підсвічування або викликати ефект мерехтіння матриці.

Підключення додаткового монітора до RCA video out

У цих головних пристроях не передбачено пряме виведення відеосигналу через RCA. Зображення можна вивести через кабель Type-C - HDMI (попередньо активувавши функцію відеовиходу в налаштуваннях).

Також виводити відео на зовнішні монітори можна за допомогою спеціального адаптера Перехідник USB-CVBS на інтерфейсний кабель RCA.

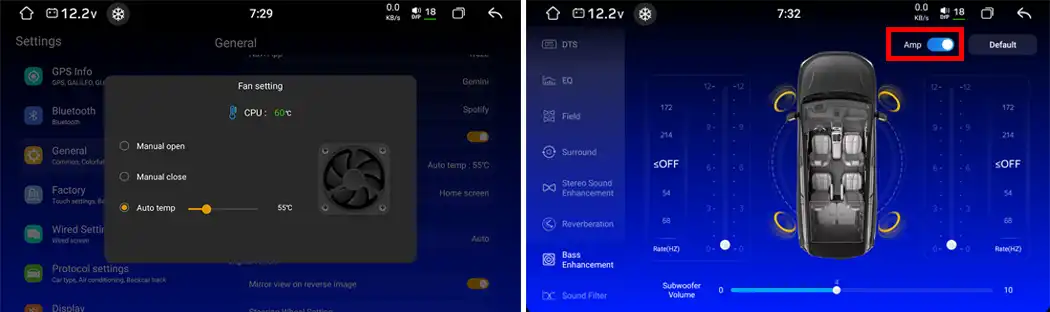

Увімкнення вентилятора охолодження

У системних налаштуваннях можна вибрати режими роботи кулера та умови його активації.

Якщо в налаштуваннях вентилятор увімкнено, але фізично не обертається, можливо, провід живлення кулера з'єднаний з живленням підсилювача/сабвуфера. У такому разі відкрийте додаток «Еквалайзер», перейдіть до розділу «Низькі частоти» та увімкніть тумблер підсилювача.

Якісне налаштування: запорука довгої служби головного пристрою

Платформа UIS 7870 з 2K-екраном — це одне з найпотужніших і найфункціональніших рішень для автомобільної мультимедіа на сьогоднішній день. Проте розкрити весь потенціал пристрою та уникнути проблем із розрядом АКБ або налаштуванням периферії можна лише за правильної первинної конфігурації та грамотного використання сервісних кодів.

Якщо ви не знайшли відповідь на своє запитання в цій базі знань або вам потрібна допомога з вибором підходящої магнітоли та аксесуарів під ваш автомобіль, фахівці SMARTY Trend завжди готові проконсультувати вас і допомогти з налаштуванням.
