Інтеграція за протоколом CAN-Bus: як Android-магнітоли спілкуються зі штатними автомобільними мережами без появи помилок

Сучасні автомобілі - це вже не просто механічні машини з проводкою; це мобільні локальні мережі (LAN), керовані складними обчислювальними архітектурами. При оновленні заводської мультимедійної системи до просунутої автомагнітоли на Android головна турбота автолюбів та інженерів полягає не в розмірі екрана чи швидкості процесора. Головне - це цілісність мережі.

Як позаштатне головний пристрій безшовно інтегрується в закриту екосистему автомобіля, не викликаючи діагностичних кодів несправностей (DTC), не порушуючи роботу мережі комфорту і - що найгірше - не викликаючи паразитного розряду акумулятора?

У цьому технічному розборі детально описуються інженерні рішення, що лежать в основі інтеграції протоколу CAN-Bus від SMARTY Trend, і показано, як we долаємо розрив між системами Android з відкритим вихідним кодом та закритими заводськими автомобільними мережами.

1. Що таке CAN-шина і навіщо вона потрібна позаштатній мультимедіа?

Що таке CAN-Bus адаптер в автомобільній магнітолі? CAN-Bus (Controller Area Network) адаптер - це апаратний шлюз зі спеціалізованою прошивкою, який переводить високошвидкісні повідомлення закритої мережі автомобіля (HEX-коди) у стандартні API-команди, зрозумілі системі Android, і навпаки. Він дозволяє позаштатним магнітолам керувати заводськими системами клімат-контролю, зберігати кнопки на кермі та відображати штатний парктронік без виникнення помилок зв'язку з ЕБУ.

+------------------------+      +---------------------+      +---------------------------+

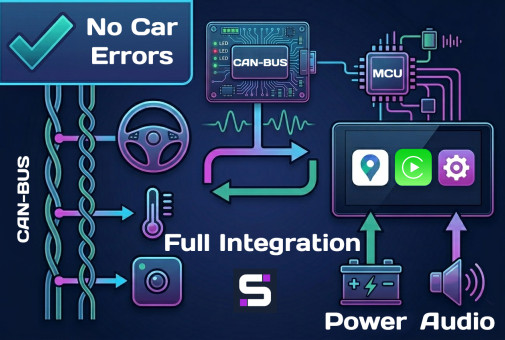

|  Шина CAN High/Low     | ---> |  SMARTY Trend MCU   | ---> | Android OS (HAL/API)      |
|  (Заводський HEX-код)  | <--- |  & Шлюз декодера    | <--- | (Інтерфейс та додатки)    |
+------------------------+      +---------------------+      +---------------------------+

У типовому автомобілі ЕБУ (електронні блоки керування) постійно транслюють повідомлення по витій парі дротів, відомих як CAN-High та CAN-Low. Ці повідомлення керують усім: від обертів двигуна та стану дверей до матриць кута повороту керма та кроків клімат-контролю.

Коли ви знімаєте заводську магнітолу, ви прибираєте не просто аудіодисплей; ви видаляєте важливий вузол із цієї мережі. Якщо в мережі раптово зникає вузол, центральний міжмережевий шлюз (CGW) або блок керування кузовним обладнанням (BCM) фіксує помилки зв'язку (наприклад, коди OBD-II серії U, такі як U0184 - Втрата зв'язку з радіоприймачем).

2. Механіка перекладу: апаратне декодування проти програмного виконання

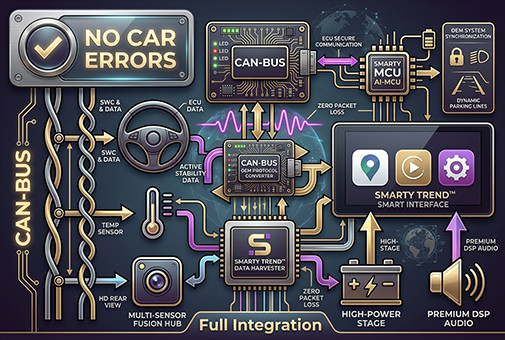

Щоб запобігти конфліктам у мережі, SMARTY Trend використовує двошарову топологію інтеграції: виділений зовнішній модуль апаратного CAN-декодера у поєднанні з високооптимізованим внутрішнім чипом MCU (мікроконтролера) на материнській платі головного пристрою.

Активна симуляція вузла: усунення «вартових» мережі

Коли автомобіль сканує свою мережу за допомогою діагностики OBD-II, система SMARTY Trend активно відповідає правильним криптографічним рукостисканням та ідентифікаторами, що вимагаються конкретною маркою та моделлю автомобіля (наприклад, K-CAN у BMW, CAN-B у Mercedes або CAN-Infotainment у VAG). Діючи як ідеальний цифровий двійник заводської магнітоли, центральний шлюз автомобіля фіксує нуль мережевих аномалій, зберігаючи приладову панель абсолютно чистою від індикаторів "Check Engine" або попереджень про несправність обладнання.

3. Збереження складних OEM-функцій: клімат, паркування та динаміка

Один із найбільших страхів покупців - втрата глибоко інтегрованих налаштувань автомобіля. Наша інтеграція з CAN-шиною декодує необроблені пакети шістнадцяткових телеметричних даних у режимі реального часу, переводячи їх у плавні оверлеї інтерфейсу високої роздільної здатності за лічені мілісекунди.

Кнопки рульового керування (SWC): резистивні проти цифрової шини

На відміну від старих автомобілів, які використовували аналоговий опір (дроти Key 1/Key 2) для виявлення нажаття кнопок, сучасні автомобілі преміумкласу направляють команди рульового керування через цифрові пакети CAN. Шлюз SMARTY Trend зчитує заголовки цих конкретних пакетів. Коли ви натискаєте «Гучність вгору», пакет миттєво перетворюється на команду гучності системи Android, не впливаючи на інші модулі на тій самій лінії шини.

Оптичні паркувальні системи (OPS) та динамічна траєкторія

При ввімкненні задньої передачі головний пристрій не просто перемикається на відеопотік з камери. CAN-декодер зчитує пакети даних датчика кута повороту рульового колеса (SAS) безпосередньо з шини шасі. Він застосовує тригонометричні алгоритми для розрахунку точної траєкторії автомобіля, проектуючи динамічні лінії рульового керування поверх відеопотоку і одночасно відображаючи радарні датчики паркування на розділеному екрані.

[Модуль SAS] ---> (CAN-High/Low) ---> [Модуль декодера] ---> [Android HAL] ---> [Динамічні лінії поверх відео]

4. Рішення для циклу сну: усунення паразитного розряду акумулятора у 2026 році

Найсерйозніша технічна проблема з погано спроектованими позаштатними магнітолами - це сумнозвісний паразитний розряд акумулятора. Якщо головний пристрій або його CAN-декодер не переходять у режим істинного низького енергоспоживання, вони можуть розрядити справний автомобільний акумулятор за одну ніч.

Дивитися на YouTube

Чому відбувається паразитний розряд?

Автомобілі використовують команду, відому як повідомлення про перехід мережі в режим сну (Network Sleep Message). Коли запалювання вимкнено, а двері заблоковано, BCM відправляє команду всім ЕБУ «заснути». Якщо сторонній декодер продовжує транслювати пакети даних або «шум» у CAN-шину, він випадково змушує всю мережу автомобіля не спати. Головні комп'ютери автомобіля залишаються в активному стані, споживаючи струм від 2А до 5А.

       [Запалювання автомобіля вимкнено і заблоковано]
                         |
           [BCM транслює: "Всім заснути"]
                         |
         +---------------+---------------+
         |                               |
[Дешевий CAN-адаптер]          [Архітектура SMARTY Trend]
 - Продовжує мовлення даних     - Миттєво відключає лінії TX/RX
 - ЕБУ машини не засинають       - Знижує споживання до < 5мА
 - АКБ розряджається за ніч      - Активний режим глибокого сну
         |                               |
  (КРИТИЧНА ПОМИЛКА)             (БЕЗПЕЧНО ТА ПЕРЕВІРЕНО)

Протокол нульового розряду SMARTY Trend

Наші апаратні модулі використовують інтелектуальну систему автоматичного визначення стану шини (ABSD).

1. Завершення зв'язку: Щойно відключається лінія аксесуарів автомобіля (ACC), наш MCU розриває всі активні лінії передачі (TX) та прийому (RX), що ведуть до CAN-шини автомобіля.

2. Режим глибокого сну: Головний пристрій переходить у режим очікування з ультранизьким споживанням енергії, а CAN-декодер знижує споживання струму до менше ніж 5 мА.

3. Відсутність фантомних пробуджень: Оскільки наші модулі повністю мовчать після блокування автомобіля, BCM безпечно відключає всі допоміжні реле, захищаючи довговічність акумулятора вашого автомобіля навіть при тижнях простою.

5. FAQ: Усе, що вам потрібно знати про інтеграцію з Android

Висновки 1: Чи призведе встановлення Android-магнітоли до анулювання гарантії виробника мого автомобіля?

Відповідь: Ні. Юридично, відповідно до таких нормативних актів, як Закон о гарантіях Магнусона-Мосса (та аналогічними європейськими законами про захист прав споживачів), виробник не може анулювати гарантію на автомобіль просто через встановлення позаштатного обладнання, якщо тільки він не доведе, що ця деталь безпосередньо викликала несправність. Оскільки пристрої SMARTY Trend підключаються за допомогою жгутів plug-and-play з ізольованими CAN-декодерами, вони не змінюють оригінальну заводську проводку і не врізаються в неї, зберігаючи відповідність гарантійним вимогам.

Висновки 2: Чому деякі позаштатні екрани викликають попередження подушок безпеки або ABS на приладовій панелі?

Відповідь: Це відбувається, коли низькоякісний CAN-адаптер транслює конфліктуючі ідентифікатори вузлів (Node ID) в мережу, викликаючи колізію пакетів даних. Коли критично важлива система безпеки, така как модуль ABS або SRS (подушки безпеки), стикається з перериванням передачі даних через цю колізію пакетів, вона фіксує помилку безпеки. Прошивка SMARTY Trend використовує строго ізольовані параметри тільки для читання для критично важливих для безпеки ID, забезпечуючи нульове втручання в гальмівну систему, систему розкриття подушок або мережі безпе.

Висновки 3: У чому різниця між стандартними CAN-модулями від Hiworld або Raise та кастомізованими модулями для SMARTY Trend?

Відповідь: У той час як такі бренди, как Hiworld та Raise, виробляють універсальне обладнання, уся магія полягає в конфігурації прошивки. SMARTY Trend використовує спеціально розроблені профілі MCU, які відповідають конкретному регіону, комплектації та варіаціям компонентів вашого автомобіля. Це гарантує більш плавну інтеграцію інтерфейсу, більш високу частоту оновлення екрана для меню клімату та більш точний аналіз полів даних автомобіля, ніж у звичайних готових альтернатив.

Висновок: Інженерія вашого спокою

Оновлення приладової панелі вашого автомобіля за допомогою Android-магнітоли ніколи не повинно означати жертвування його цифровою цілісністю. Вибираючи передову архітектуру апаратного шлюзу з активною симуляцією вузлів та точними протоколами автоматичного сну, SMARTY Trend забезпечує інтеграцію справжнього OEM-рівня. Ваші заводські функції залишаються недоторканими, електрична система - у безпеці, а діагностика автомобіля - абсолютно вільною від помилок.
