Гід з інтеграції камер заднього виду та систем 360° з сучасними Android-магнітолами

Заміна заводського головного пристрою на сучасну Android-магнітолу — чудовий спосіб апгрейду автомобіля. Однак на етапі підключення камери заднього виду монтажники та автовласники часто стикаються з труднощами. Проблеми можуть бути різними: від чорного екрана з написом «No Signal» до перегорання оригінальної камери через неправильну напругу.

У цьому посібнику ми детально розберемо всі сценарії: від класичного підключення універсальної AHD-камери до інтеграції зі складними штатними системами 360° в автомобілях преміум-сегменту.

Частина 1. Особливості інтеграції в преміум-автомобілях (BMW, Mercedes, Porsche, Audi та ін.)

У сучасних преміум-автомобілях Android-магнітола часто встановлюється як додатковий мультимедійний блок, що працює паралельно з оригінальним бортовим комп'ютером. У таких авто можна перемикатися між інтерфейсом Android та оригінальним меню автомобіля (наприклад, BMW iDrive, Mercedes NTG, Porsche PCM).

Як працює штатна камера або система 360° в таких авто?

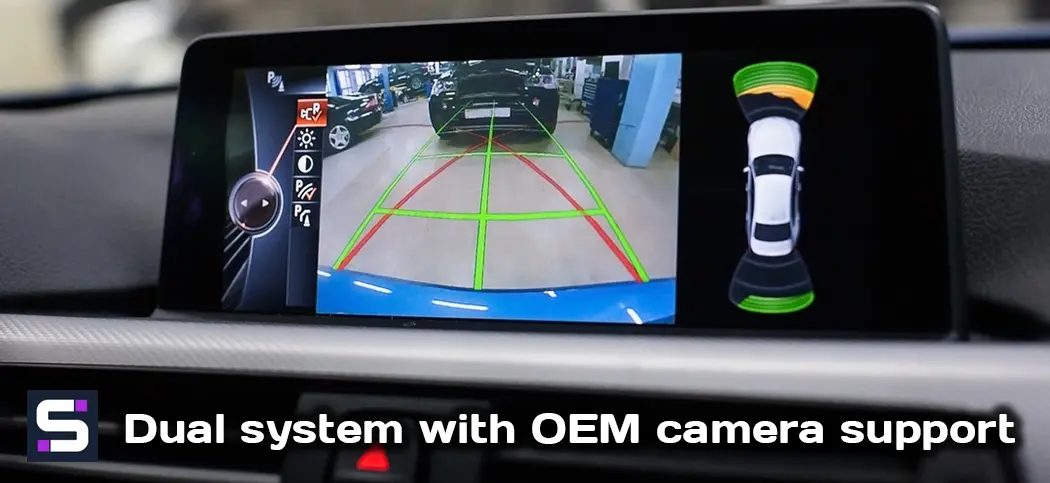

Якщо пристрій встановлюється «у розрив» або як заміна екрана зі збереженням оригінальних блоків, заводська камера або система кругового огляду 360° залишаються повністю робочими.

• Принцип роботи: При вмиканні задньої передачі розумна електроніка Android-пристрою автоматично зчитує сигнал із CAN-шини автомобіля та миттєво переводить екран у режим штатного меню.

• Ви бачите ту саму картинку, з тими самими динамічними лініями паркування та парктроніками, що й раніше. Щойно ви вимикаєте задню передачу, система плавно повертає вас до інтерфейсу Android (до навігатора або музики). Жодних додаткових проводів до ліхтаря заднього ходу в цьому випадку тягнути не потрібно.

Частина 2. Коли штатну камеру краще замінити? (Ефект «мила» на великому екрані)

Багато автовласників будь-що намагаються зберегти оригінальну заводську камеру, однак це часто призводить до розчарування. І ось чому:

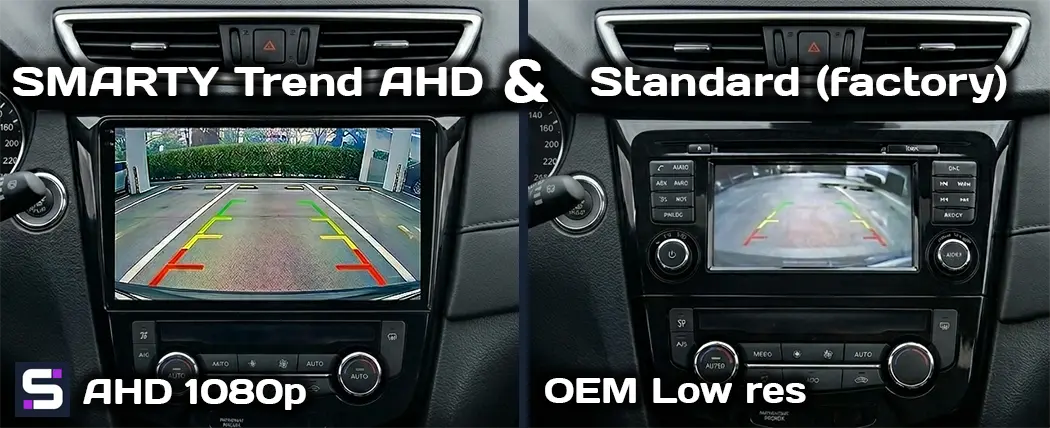

Проблема невідповідності роздільної здатності: Старі заводські камери (особливо на автомобілях до 2018–2020 років) проектувалися під маленькі екрани з низькою роздільною здатністю (400*240 або 800*480 пікселів). На старому дисплеї картинка здавалася прийнятною.

Коли ви встановлюєте сучасну Android-магнітолу з великим екраном (9, 10 або 12,3 дюйма) та високою роздільною здатністю (HD, Full HD, QLED або 2K), сигнал зі старої аналогової камери розтягується. У результаті ви отримуєте сильну зернистість, розмитість («мило») та тьмяні кольори. Вночі в таку камеру практично нічого не видно.

Рекомендація експертів: Якщо ваш заводський екран був маленьким, ми наполегливо рекомендуємо замінити стару штатну камеру на сучасну цифрову AHD-камеру високої роздільної здатності з нашого асортименту. Вона має широкий кут огляду (до 170–180°), відмінну світлочутливість вночі та видає деталізовану картинку, яка повністю розкриває потенціал нового 2K або QLED екрана.

Частина 3. Підключення штатної камери у звичайних авто (з перетворенням живлення)

Якщо автомобіль не належить до преміум-сегменту зі складними мультимедійними системами, але має заводську камеру, головна помилка при її підключенні безпосередньо до Android — це думка, що всі автомобільні компоненти працюють від 12 Вольт.

1. Проблема живлення: Чому 12V спалить штатну камеру?

Більшість автовиробників (Toyota, Lexus, Hyundai, Kia, Volkswagen, MITSUBISHI та ін.) використовують штатні камери, розраховані на напругу 5V або 6V. Живлення на них надходило безпосередньо зі старого оригінального автомагнітофона.

• Якщо ви візьмете провід живлення оригінальної камери та підключите його до 12V (наприклад, від ліхтаря заднього ходу або виходу нової магнітоли), камера згорить за перші секунди.

Рішення: Використання знижувального перетворювача напруги (конвертера) з 12V на 6V (або 5V, залежно від марки).

2. Пошук відеосигналу та розпинування

Вам потрібно знайти два проводи в оригінальній колодці автомобіля:

1. Video + (V-OUT): Центральна жила відеосигналу.

2. Video − (GND Video): Екран/заземлення відеосигналу.

Для підключення до Android-магнітоли ці два проводи необхідно з'єднати зі звичайним роз'ємом RCA («тюльпан»): Video + припаюється до центрального піна «тюльпана», а Video − — до його зовнішньої металевої юбки. Щоб не різати проводку вручну, використовуйте готові перехідники (наприклад, адаптери штатної камери для Toyota на 16-pin або 24-pin), де перетворювач на 6V вже вбудований.

Частина 4. Підключення універсальної камери заднього виду (з нуля)

Якщо в автомобілі не було камери або ви вирішили скористатися нашою рекомендацією та замінити стару штатну «мильну» камеру на нову AHD 1080p, підключення виконується за стандартною схемою за допомогою 6-метрового коаксіального кабелю RCA, у якого з обох кінців є додатковий короткий червоний провід (тригер).

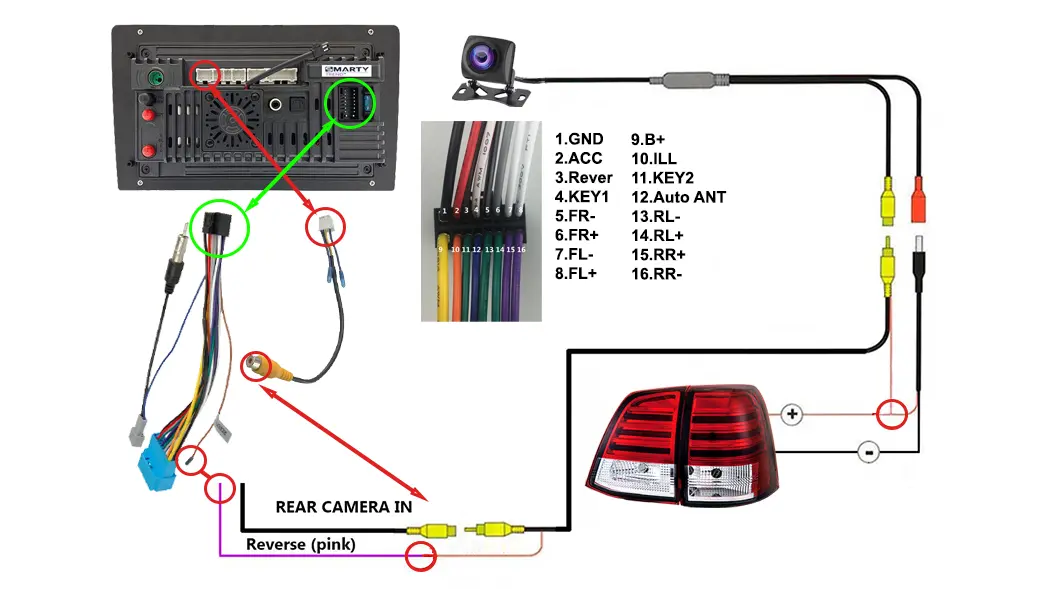

Покрокова схема проводки

Крок 1. Підключення з боку камери (у задній частині авто)

1. Живлення камери (+12V): Червоний провід від короткого кабелю живлення камери підключається до плюсового проводу ліхтаря заднього ходу (струм з'являється лише при вмиканні задньої передачі).

2. Маса (GND): Чорний провід живлення камери підключається до металевого кузова автомобіля («маси») або до мінусового проводу ліхтаря.

3. З'єднання тригера: Тонкий червоний провід, який виходить із довгого відеокабелю RCA, скручується разом із плюсом живлення камери та підключається до того самого плюсу ліхтаря заднього ходу.

Крок 2. Підключення з боку Android-магнітоли

1. Відеосигнал: Жовтий роз'єм RCA вставляється у строго визначений вхід на задній панелі магнітоли, підписаний як CAMERA IN, CAM-VIN або BACK VIDEO IN. Не плутайте його з AUX IN, інакше картинка не з'явиться.

2. Активація екрана (Тригер): Другий кінець тонкого червоного проводу, що виходить із кабелю RCA біля магнітоли, підключається до проводу в основній колодці магнітоли. Цей провід зазвичай має рожевий або коричневий колір і підписаний як BACK або REVERSE.

Частина 5. Усунення несправностей (FAQ)

1. Чорний екран або напис «No Signal»

• Не вибрано формат відео: Зайдіть до Налаштування магнітоли → Заводські налаштування (код 3368) → Параметри камери та виберіть формат, що відповідає вашій камері (наприклад, AHD/25fps або CVBS/NTSC). Якщо формати не збігаються, картинки не буде.

• Немає живлення: Перевірте тестером, чи надходить +12V до камери при вмиканні задньої передачі.

2. Перешкоди, рябь і смуги на заведеному двигуні (особливо в автомобілях VW, Skoda, Audi, BMW)

• Причина: У європейських автомобілях керування живленням фар відбувається через ШІМ (пульсуючий струм для контролю перегорання ламп). На заглушеному двигуні картинка ідеальна, але варто завести мотор — з'являються жахливі перешкоди.

• Рішення: Підключення камери через фільтр живлення (випрямляч) або автомобільне реле затримки. Пульсуючий плюс від ліхтаря використовується лише як сигнал, а «чисті» +12V беруться від прикурювача або ланцюга ACC.
