Покрокова інструкція з встановлення Android-магнітоли в Toyota Land Cruiser Prado 150 (2017-2023)
Встановлення Android-магнітоли в Toyota Land Cruiser Prado 150 (2017-2023) виконується за принципом Plug-and-Play за 1.5-2 години та підходить для ліворульних (LHD) і праворульних (RHD) версій. Головний секрет бездоганної інсталяції без помилок та перешкод - точний підбір дгута проводки під одну з трьох заводських комплектацій (без підсилювача, з акустикою JBL або з круговим оглядом 360°), перенесення заводських жовтих кліпс-фіксаторів та обов'язкове підключення живлення активного штатного FM-підсилювача (ANT-CONT).
1. Сумісність комплектацій, CAN-Bus модулів та дгутів проводки
Для правильної інтеграції пристрою без втручання в заводську електропроводку необхідно точно визначити комплектацію вашої аудіосистеми. Toyota Prado 150 (2017-2023) має три основні конфігурації.
| Комплектація авто | Акустична система | Камери та відеоогляд | Тип CAN-Bus модуля | Особливості дгута проводки |
|---|---|---|---|---|
| Standard / Comfort | Базова аудіопідготовка (4-6 динаміків, без зовнішнього підсилювача) | Без камери або базова камера заднього виду | Базовий CAN-декодер (Raise / Hiworld) | Пряме підключення динаміків від вбудованого підсилювача магнітоли, знижуючий адаптер живлення камери 12V в 6V |
| Elegance / Style | Розширена акустика (9 динаміків, без логотипа JBL) | Заводська камера заднього виду з динамічними лініями | Активний CAN-модуль з підтримкою протоколу Toyota | Збереження штатного USB/AUX у підлокітнику, передача даних клімату та парктроників |
| Prestige / Executive / Black Edition | Преміальна система JBL Synthesis (з зовнішнім OEM-підсилювачем та сабвуфером) | Система кругового огляду 360° (Multi-Terrain Monitor / AVM) | Спеціалізований CAN-декодер з підтримкою цифрової шини AVC-LAN / JBL | RCA-виходи лінійного сигналу на заводський підсилювач, активуючий дгут для перемикання ракурсів камер 360° |
Важливі технічні нюанси від експерта:
- Робота штатного підсилювача JBL: Аудіосигнал подається з передніх лінійних RCA-виходів Android-магнітоли на входи OEM-підсилювача. CAN-Bus модуль керує ввімкненням підсилювача та цифровим регулюванням Fader (баланс перед/зад) за протоколом AVC-LAN.
- Живлення активної FM-антени (GT13): У Prado 150 встановлено заводський антенний підсилювач. Під час підключення перехідника з роз'єму Toyota GT13 обов'язково з'єднайте синій дріт (+12V ANT-CONT) з відповідним виходом на магнітолі. Без цього прийом радіостанцій за містом стане нестабільним.
- Заводські камери 360°: Для коректної роботи системи AVM використовується окремий відеовхід (CAM-IN) та CAN-декодер, який зчитує натискання фізичної кнопки "VIEW" на панелі або кермі.
- Живлення штатних камер 6V: Заводські камери Toyota згоряють при подачі 12V. Використовуйте лише штатний перетворювач напруги (Step-Down 12V-to-6V), вбудований у комплектний дгут.
2. Необхідний інструмент та підготовка
Для акуратної роботи без пошкодження шкіряної обробки та пластику підготуйте:
- Набір пластикових знімачів (лопаток) для демонтажу панелей інтер'єру.
- Торцеву головку на 10 мм з подовжувачем та тріскачкою.
- Хрестову викрутку PH2.
- Матерчату антискрип-ізоленту для фіксації та шумоізоляції нових кабелів.
3. Покроковий процес демонтажу та встановлення
-
1. Демонтаж бічних накладок
Вставте пластикову лопатку в нижню частину шкіряної бічної накладки (праворуч і ліворуч від селектора КПП) та плавно потягніть на себе. Накладки тримаються на стандартних металевих кліпсах. Зніміть обидві панелі.
-

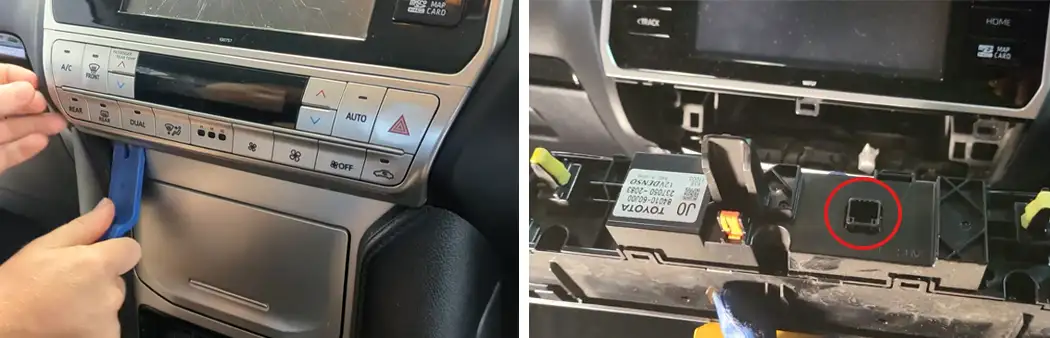

2. Демонтаж нижньої панелі керування
Піддіньте знизу блок керування клімат-контролем. Зверніть увагу: кнопка аварійної сигналізації на Prado 150 (2017-2023) інтегрована в цій панелі і знімається разом з нею. Від'єднайте заводські роз'єми та відкладіть блок убік.
-

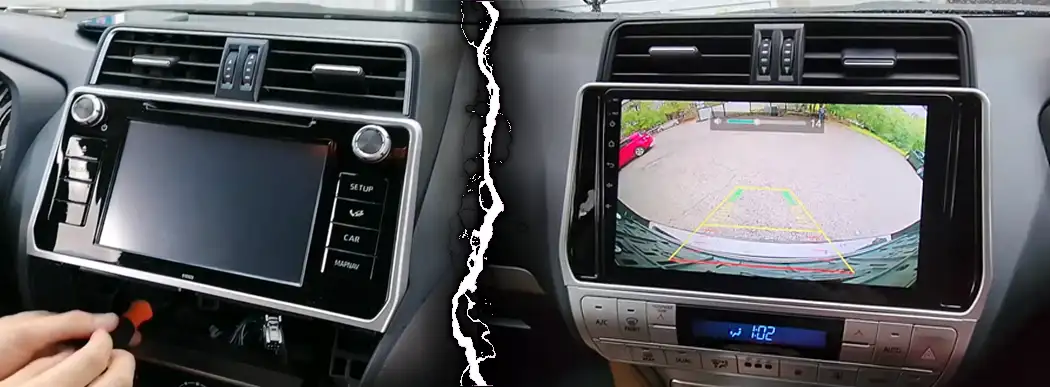

3. Демонтаж штатного головного пристрою
Головкою на 10 мм з подовжувачем відкрутіть 4 болти, що утримують металеві кронштейни штатної магнітоли. Потягніть пристрій на себе, постеліть на селектор КПП м'яку тканину для захисту від подряпин та від'єднайте всі штекери.
-

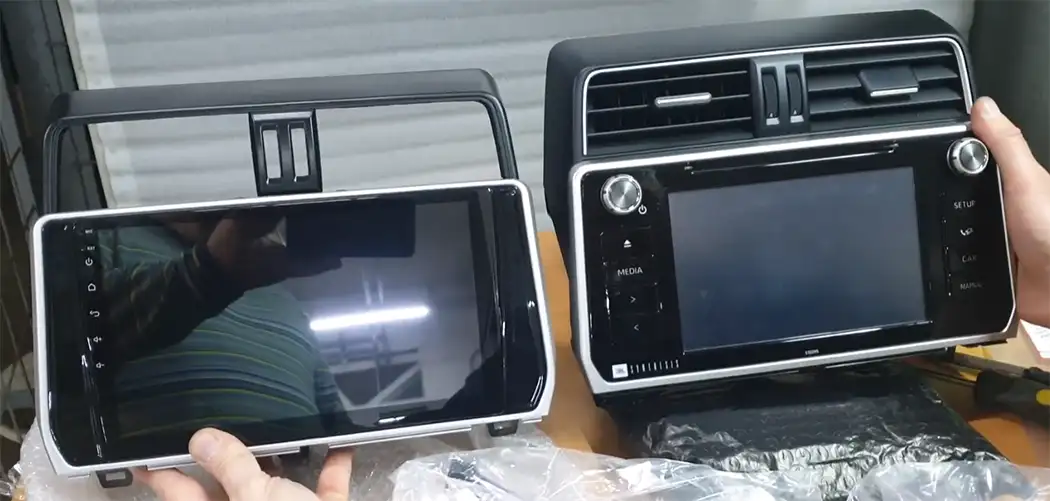

4. Підготовка нової перехідної рамки
Відкрутіть верхній блок дефлекторів обдуву від заводського пристрою та зафіксуйте його на новій рамці. Обов'язково зніміть усі жовті та помаранчеві пластикові кліпси-фіксатори з оригінальної рамки та переставте їх на нову. Без них рамка не зафіксується в торпедо.
-
5. Прокладання периферійних кабелів
Закріпіть GPS-антену та 4G-антену під панеллю в районі стійки лобового скля. Виведіть USB-кабелі та слот для SIM-карти в бардачок. Виносний мікрофон встановіть в області верхнього плафона або на рульовій колонці.
-

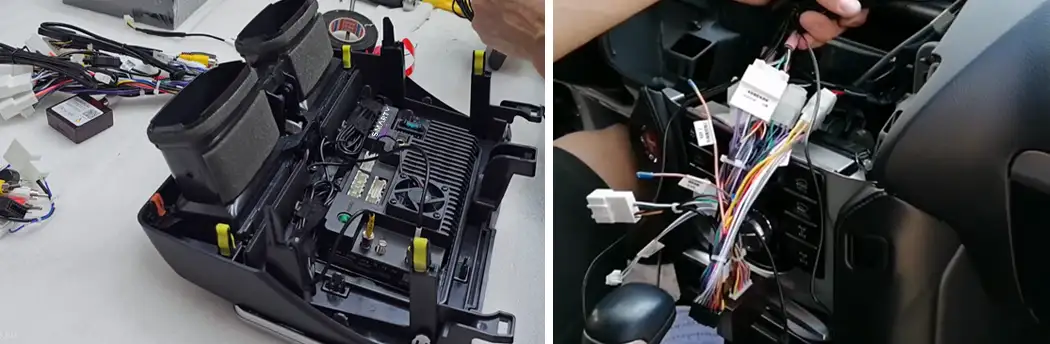

6. Комутація проводки та CAN-Bus адаптера
З'єднайте основний дгут проводів із заводською проводкою. Підключіть CAN-Bus декодер, адаптер радіоантени GT13 з підключенням дроту +12V ANT-CONT, GPS, 4G та RCA-роз'єми до нової Android-магнітоли.
-
7. Тестове ввімкнення та налаштування CAN-шини
Увімкніть запалювання. У заводських налаштуваннях Android-магнітоли виберіть виробника вашого CAN-блоку (Raise, Hiworld, Simple Soft), вкажіть модель авто Toyota -> Land Cruiser Prado 150 -> 2017-2023 та рівень комплектації (JBL / 360 Camera).
-
8. Фінішна збірка
Переконайтеся в коректній роботі кнопок керма, звуку JBL, клімату та камер. Зафіксуйте магнітолу рідними металевими кронштейнами та болтами на 10 мм, потім встановіть блок клімату та бічні накладки.
4. Програмне налаштування CAN-протоколу в меню Android
Після першого запуску магнітола вимагає активації профілю CAN-декодера для коректної передачі даних автомобільною шиною:
- Підключіть головний пристрій до мережі Wi-Fi або активуйте мобільний інтернет через SIM-карту.
- Відкрийте Налаштування -> Заводські налаштування (Factory Settings, стандартний пароль
8888,3368або2690). - Перейдіть до розділу CANBUS / Model Choose.
- Виберіть марку виробника вашого CAN-адаптера (вказана на наклейці корпусу: Raise, Hiworld, Simple Soft або BAGOO).
- Вкажіть бренд Toyota, модель Prado 150, рік випуску 2017-2023 та варіант комплектації (High / JBL / 360).
- Натисніть Save / Apply та дочекайтеся автоматичного перезавантаження системи.
FAQ: Часті запитання
Чи збережеться керування кнопками на кермі після встановлення?
Так, CAN-Bus модуль повністю декодує цифрові сигнали з мультикерма. Усі кнопки (гучність, перемикання треків, підняття/скидання трубки, голосовий помічник) працюють у штатному режимі.
Чи підійде нова магнітола, якщо в мене праворульний Prado 150 (RHD з Японії)?
Так, геометрія центральної консолі, посадкове місце та дефлектори обдуву у ліворульних (LHD) і праворульних (RHD) версій Prado 150 (2017-2023) абсолютно ідентичні. Перехідна рамка стає ідеально без зазоров.
Навіщо переставляти оригінальні жовті кліпси зі старої рамки?
Нові перехідні рамки постачаються або без кліпс, або з жорстким пластиковим аналогом. Заводські тойотівські кліпси забезпечують щільну посадку рамки без зазорів і повністю виключають появу скрипів під час їзди нерівностями.
Чому після встановлення тихо працює радіо за містом?
Це відбувається, якщо під час монтажу не було підключено синій дріт живильного контакту (+12V ANT-CONT) на перехіднику радіоантени GT13. Без подачі живлення заводський антенний підсилювач Toyota залишається знеструмленим.
Чи працюватиме штатний сабвуфер та підсилювач JBL?
Так, при використанні відповідного CAN-модуля та підключенні лінійних RCA-виходів до дгута проводки, штатний підсилювач JBL та сабвуфер вмикаються автоматично за цифровою командою з CAN-шини.

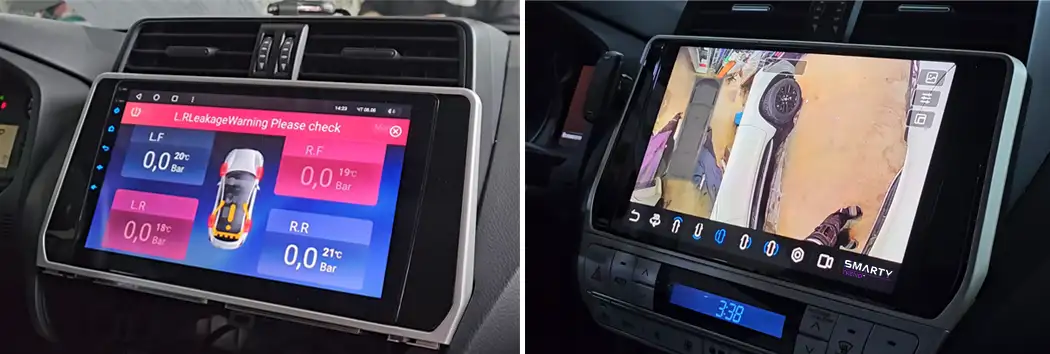

Як перемикати види камер 360° на екрані Android?
При ввімкненні задньої передачі система автоматично виводить круговий огляд. Для примусового виклику камер використовується фізична кнопка VIEW на панелі автомобіля або віртуальна іконка на екрані Android.
