Встановлення Android-магнітоли в стилі Tesla у Mitsubishi Pajero 4 (Wagon): Повний посібник + Перенесення плати бортового комп'ютера
ВАЖЛИВО: ТЕХНІКА БЕЗПЕКИ ПЕРЕДУСІМ
Перед початком будь-яких монтажних робіт від'єднайте мінусову (-) клему акумулятора! Це запобіжить короткому замиканню, помилкам подушок безпеки (Airbag SRS) та пошкодженню штатних блоків керування CAN-шини. Усі роботи проводяться за технологією «Pin-to-Pin», що повністю зберігає заводську гарантію автомобіля.
Вступ та технічний огляд

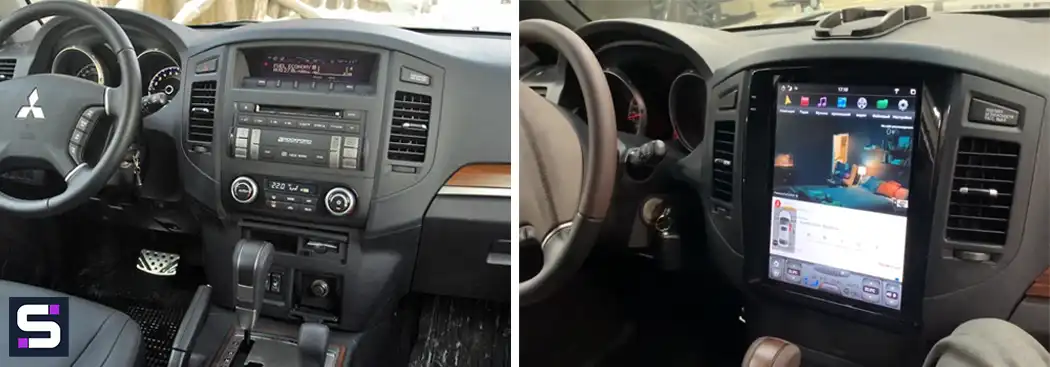

Встановлення вертикального штатного головного пристрою в стилі Tesla (Vertical Screen) на Mitsubishi Pajero 4 / Pajero Wagon / Montero 4 (2006-2020) - найкращий спосіб модернізації інтер'єру. Системи SMARTY Trend об'єднують бортовий комп'ютер, мультимедіа QLED, навігацію та керування клімат-контролем на одному широкому IPS/QLED екрані високої чіткості.
Особливість монтажу на Pajero 4 з аудіосистемою Rockford Fosgate та верхнім бортовим комп'ютером - необхідність акуратного перенесення оригінальної друкованої плати верхнього дисплея в спеціальну нішу на задній стороні нового головного пристрою.

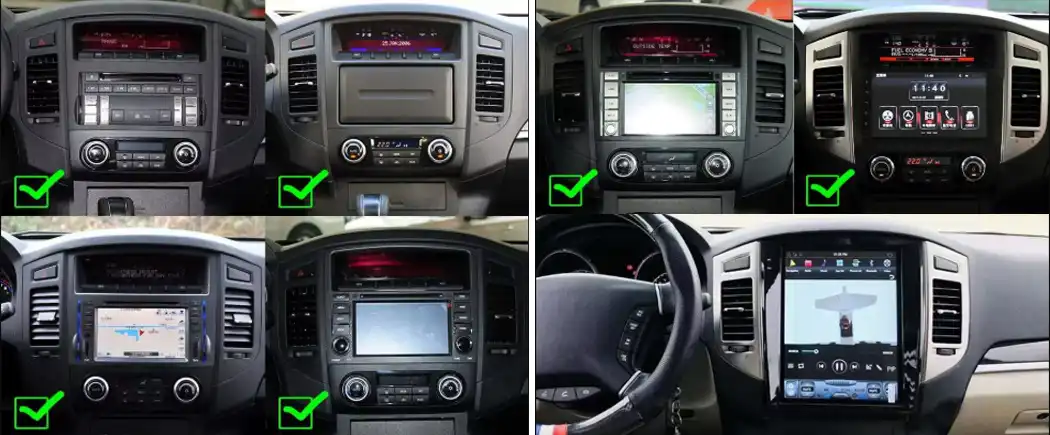

Технічні характеристики та сумісність
| Функція автомобіля | Статус після встановлення | Деталі підключення / Налаштування |
|---|---|---|
| Кнопки на кермі (SWC) | ✔ 100% Підтримка | Здійснюється через модуль CAN-Bus |
| Підсилювач Rockford Fosgate | ✔ Повна підтримка | Увімкнення по CAN, регулювання балансу та сабвуфера |
| Бортовий комп'ютер | ✔ Зберігається повністю | Перенесення оригінальної зеленої плати дисплея |
| Клімат-контроль | ✔ Відображення та керування | Синхронізація даних по CAN-шині |
| Штатна камера заднього виду | ✔ Підтримується | Підключення через RCA-перехідник з адаптером 6V/12V |
| GPS / GLONASS / Beidou | ✔ Дворежимний модуль | Виносна антена підвищеної чутливості |
Необхідний інструмент
- Пластикові знімачі (лопатки) для акуратного демонтажу обшивки та дефлекторів.
- Хрестоподібна викрутка PH1 / PH2.
- Точна викрутка PH0 / PH00 (для розбирання штатного бортового комп'ютера).
- Текстильна антискрип-стрічка для укладання джгутів проводки.
- Захисне покривало для важеля АКПП.
Покрокова інструкція зі встановлення

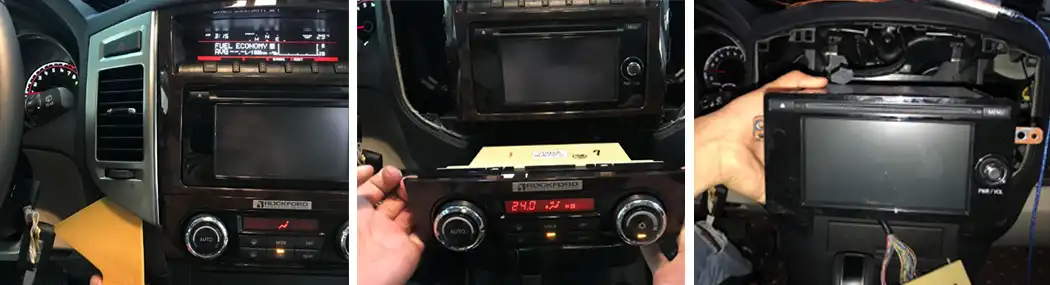

Етап 1: Демонтаж штатної консолі
- Піддіньте пластиковим знімачем нижній край лівого та правого сріблястих дефлекторів обдуву. Відклацніть кліпси знизу вгору.
- Витягніть панель керування клімат-контролем та від'єднайте штатні роз'єми.
- Відкрутіть гвинти кріплення штатної магнітоли та верхнього дисплея бортового комп'ютера. Витягніть блоки.

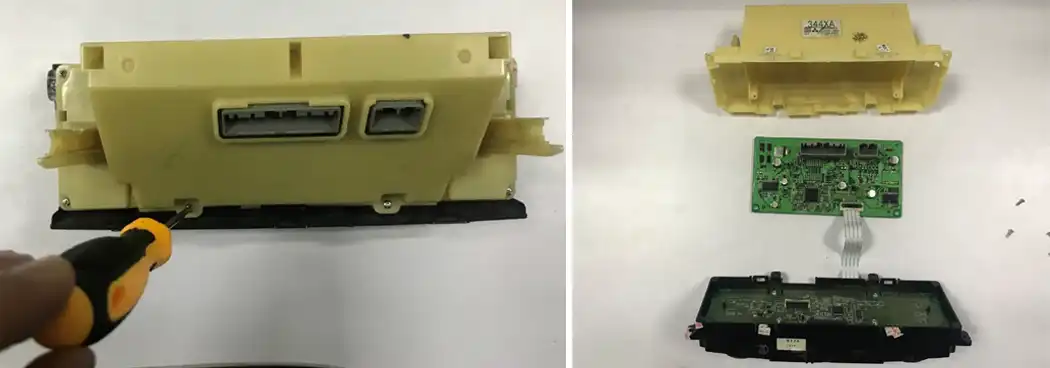

Етап 2: Перенесення зеленої плати бортового комп'ютера
- Покладіть демонтований штатний дисплей на м'яку серветку. Викрутіть гвинти по периметру корпусу.
- Акуратно від'єднайте гнучкий шлейф (Flex Ribbon Cable), що йде від РК-екрана до зеленої плати.
- Викрутіть фіксаційні саморізи та витягніть плату.

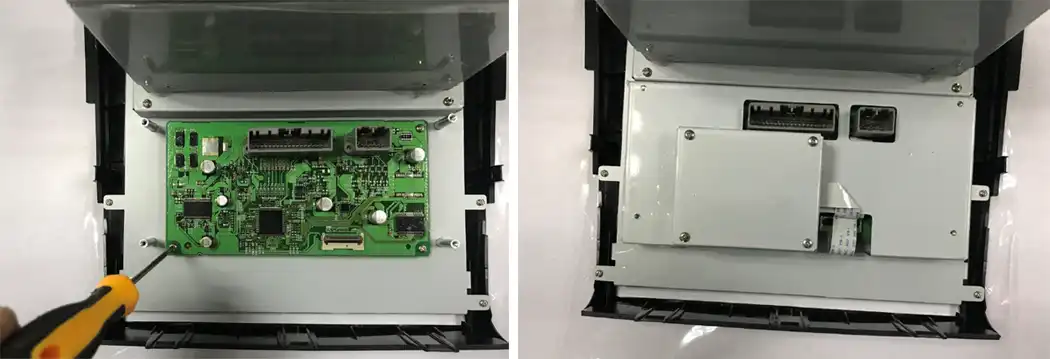

- Встановіть її в спеціальну нішу з металевими стійками на задній панелі нової Android-магнітоли SMARTY Trend.
- Зафіксуйте плату штатними гвинтами та підключіть комплектний шлейф-перехідник.
Етап 3: Комутація та налаштування CAN-Bus

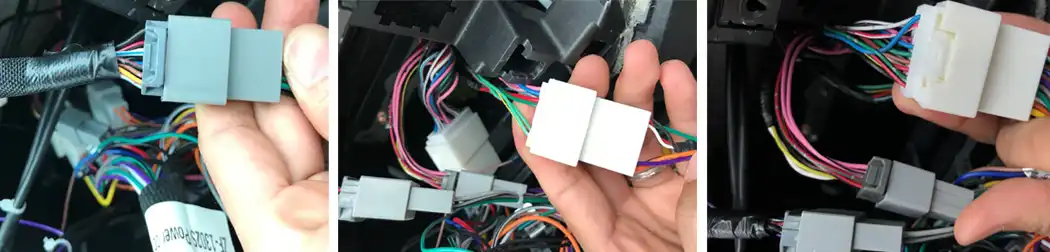

Підключіть основний кабель живлення «Pin-to-Pin». Задійте комплектний CAN-декодер для зв'язку магнітоли з електронікою авто.
Часті питання (FAQ)
Чи збережеться робота штатного підсилювача Rockford Fosgate?
Так, завдяки адаптеру CAN-Bus сигнал увімкнення та керування повністю передається на підсилювач. Вбудований DSP-процесор SMARTY Trend також дозволяє регулювати затримки та графічний еквалайзер.
Навіщо переносити плату старого бортового комп'ютера?
У Mitsubishi Pajero 4 саме ця плата обробляє показники витрати пального, запасу ходу, зовнішньої температури та барометра. Перенесення плати в корпус Tesla-магнітоли зберігає цей функціонал на 100%.
| Операційна система: | Android 11 R |
| Дисплей: | 12.1 дюйм IPS |
| Розд. здатність: | HD Вертикальний (1280x720 px) |
| Процесор: | 2.0 ГГц восьмиядерний процесор (Snapdragon 665) |
| RAM + SSD: | 4+64 / 8+128 Gb |
| Car link: | Бездрот. Apple CarPlay та Android Auto |
| Подарунок: | Відеореєстратор / TPMS / HD камера |
