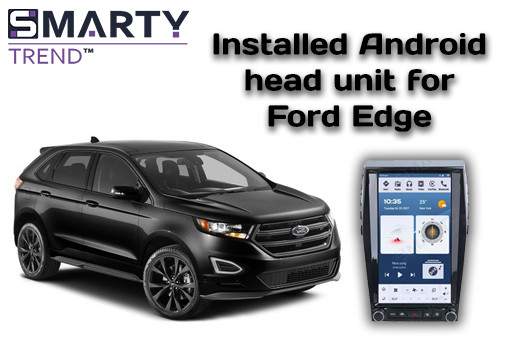

Посібник зі встановлення Android-магнітоли Tesla-Style у Ford Edge (2015–2022)
Цей докладний технічний посібник містить покрокову інструкцію зі встановлення преміальної Android-магнітоли в стилі Tesla на Ford Edge (2015-2022). Дізнайтеся, як правильно демонтувати штатну панель, підключити проводку роз'єм-в-роз'єм та зберегти повну інтеграцію клімат-контролю та кнопок керма від SMARTY Trend.
Посібник з установлення Android магнітоли в стилі Tesla для Ford Edge (2015-2022)
Професійний інженерний проєкт інтеграції від SMARTY Trend™
Сучасні автомобільні мультимедійні системи вимагають безкомпромісної функціональності, плавності інтерфейсу та бездоганної інтеграції в екосистему автомобіля. Заводські конфігурації інформаційно-розважальних систем, що встановлені у другому поколінні Ford Edge - від базових систем Sync 1 з невеликим екраном до застарілих модулів Sync 2 або Sync 3 - усе менше відповідають запитам сучасних водіїв, яким необхідні гнучка навігація в реальному часі, високоточне звучання аудіосистеми та цифрова естетика. Модернізація центральної консолі шляхом установлення преміальної вертикальної Android магнітоли в стилі Tesla повністю змінює сприйняття інтер'єру, перетворюючи його na передовий цифровий кокпіт. У цьому технічному посібнику описано точні стандарти конструкції, схеми підключення та покроковий процес фізичного установлення, який застосовується експертами компанії SMARTY Trend.
1. Архітектура системи та апаратні специфікації
Головним інженерним завданням під час упровадження масивного вертикального дисплея є повне збереження та цифрове дублювання складних заводських підсистем автомобіля. SMARTY Trend вирішує це завдання за допомогою інтелектуального виділеного модуля декодера CAN-шини, що входить до комплекту кожної моделі. Цей модуль розшифровує складні матриці штатної мережі автомобіля для забезпечення надійного зв'язку між платформою Ford та високопродуктивним обладнанням Android.
| Технічні параметри | Преміум-специфікація SMARTY Trend™ | Пряма перевага для користувача |
|---|---|---|
| Конфігурація дисплея | 13.6" IPS / QLED вертикальний форм-фактор | Ультраширокі кути огляду, відмінні антивідблискові властивості та паралельний багатовіконний режим роботи, що дозволяє одночасно виводити карти та керування кліматом. |
| Процесор (CPU) | Високопродуктивний 8-ядерний (Octa-Core) 1.8ГГц - 2.0ГГц | Миттєвий запуск додатків, повна відсутність затримок інтерфейсу та плавна обробка графічно складних елементів сучасних карт. |
| Конфігурація пам'яті | 4ГБ / 8ГБ LPDDR4X RAM у поєднанні з 64ГБ / 128GB Flash ROM | Стабільна робота в режимі багатозадачності без примусового закриття фонових додатків або уповільнення системи. |
| Аудіо DSP-процесор | Інтегрований цифровий сигнальний процесор із 32-смуговим еквалайзером | Точна часова корекція звуку, налаштовувані частотні кросовери та об'ємна просторова акустика, що значно перевершує штатну обробку звуку. |
| Інтерфейс для смартфонів | Бездротовий Apple CarPlay та бездротовий Android Auto | Миттєва синхронізація без дротів для дзвінків, месенджерів, потокового аудіо та водійських додатків відразу після запуску двигуна. |
2. Детальний покроковий процес установлення
Процес переобладнання розділений на три обов'язкові етапи: акуратний демонтаж елементів інтер'єру, підключення проводки за принципом «роз'єм в роз'єм» та фінальна посадка консолі.
⚠️ ВАЖЛИВА ПРИМІТКА ЩОДО БЕЗПЕКИ:
Перед початком будь-яких робіт із демонтажу обов'язково від'єднайте негативну (-) клему акумуляторної батареї автомобіля. Це виключає ризик короткого замикання, пошкодження електронних компонентів або появи кодів несправностей у системах безпеки SRS/Airbag.
Етап 1: Демонтаж штатної центральної консолі
- Використовуючи пластикову лопатку для безпечного зняття обшивки, акуратно відтисніть та зніміть вертикальні бікові декоративні панелі, що йдуть уздовж водійського та пасажирського боків центральної консоли.
- Від'єднайте та зніміть верхню пластикову кришку-лоток, розташовану над основним заводським екраном мультимедіа, щоб відкрити доступ до прихованих верхніх кріпильних гвинтів.
- Викрутіть кріпильні гвинти, що відкрилися, за допомогою торцевої головки на 7мм або відповідної біти Torx (залежно від конкретної комплектації вашого автомобіля).
- Упевнено, але обережно потягніть на себе блок керування штатним клімат-контролем та лицьову панель магнітоли. Від'єднайте всі кабельні роз'єми, зафіксовані на задній панелі.
- Відкрутіть та витягніть штатний дисплей Sync і його виділений модуль керування аудіосистемою (ACM), розташований глибше в ніші панелі. Відключіть основні блоки живлення, заводські USB-роз'єми та кабелі радіоантени.
Інженерний нюанс адаптації: У процесі демонтажу зверніть увагу, що залежно від конструктивного виконання вашої преміальної магнітоли SMARTY Trend, штатна плата фізичного керування клімат-контролем може бути або повністю замінена нашою динамічною сенсорною матрицею на екрані, або її OEM-елементи будуть перенесені в монтажний корпус нового комплекту для збереження фізичних кнопок керування.
Етап 2: Підключення проводки та інтеграція інтерфейсів
- Підключіть основний джгут дротів SMARTY Trend безпосередньо до заводського багатопінового роз'єму автомобіля. Система виконана в суворому стандарті Plug & Play (Pin-to-Pin); різання, скручування або будь-яка модифікація вашої штатної проводки Ford абсолютно не потрібні.
- Установіть модуль декодера CAN-шини, що входить до комплекту, у призначений для нього роз'єм на новому основному джгуті дротів. Цей модуль відповідає за роботу кнопок на кермі, динамічних ліній паркування, сигналів заднього ходу та телеметрії автомобіля.
- Прокладіть зовнішню GPS-антену з високим коефіцієнтом посилення та модулі приймачепередавача 4G LTE за комбінацією приладів або всередині обшивки передньої стійки кузова для безперешкодного прийому сигналів зі супутників та вишок стільникового зв'язку.
- Інтегруйте заводську камеру заднього виду за допомогою перехідного кабелю RCA, що входить до комплекту, або переконайтеся, що цифрові потоки відеосигналу коректно передаються лініями даних CAN-шини.
- Виведіть додаткові USB-кабелі в рукавичний ящик з боку пасажира, щоб забезпечити зручний доступ для підключення зовнішніх флеш-накопичувачів великої ємності або мобільних аксесуарів.
Етап 3: Посадка магнітоли та фінальна збірка
Переконавшись у надійності всіх підключень, акуратно укладіть надлишки проводки у внутрішню нішу приладової панелі. Плавно вставте корпус магнітоли в стилі Tesla в заводські монтажні пази, зафіксуйте його оригінальними гвинтами на 7мм і установіть на місце всі декоративні бічні панелі.
3. Інтеграція зі штатною екосистемою Ford Edge
Головним критерієм якісної модернізації є повна синхронізація пристрою зі штатними електронними модулями автомобіля. Спеціально розроблені системні профілі SMARTY Trend пропонують глибоку інтеграцію з ключовими бортовими системами:
- Двохзонний клімат-контроль: Повне керування вибором температури, швидкістю роботи вентилятора, обігрівом скла, а також підігрівом та вентиляцією сидінь виведено на нижню статичну область вертикального сенсорного екрана.
- Кнопки керування на кермі (SWC): Штатні клавіші керування медіасистемою (гучність, перемикання треків, активація голосового керування та відповідь на дзвінки) миттєво інтегруються через протокол CAN-шини і не вимагають ручного налаштування навчання кнопок.
- Паркувальні системи: Система повністю зберігає інтеграцію зі штатним парктроніком (звукове оповіщення та накладення індикації радарів поверх зображення з камер), а також відображає точні динамічні лінії траєкторії при повороті рульового колеса.
4. Часто задавані питання (FAQ)
Запитання 1: Чи буде коректно працювати штатний преміальний підсилювач Sony та сабвуфер?
Відповідь: Так. Установочні комплекти SMARTY Trend включають спеціалізований профіль інтеграції CAN-шини, який подає цифровий сигнал на увімкнення штатного підсилювача Sony через оригінальну архітектуру мережі. Збалансований багатоканальний розподіл звуку та повноцінна глибина басу сабвуфера повністю зберігаються.
Запитання 2: Чи не призведе великий вертикальний екран до розряду акумулятора під час стоянки?
Відповідь: Ні. Пристрій суворо виконує команди стану живлення, що надходять шиною даних автомобіля. Після вимкнення запалювання та відкриття дверей магнітола переходить у режим глибокого сну. Споживання струму падає нижче номінального порогу в 0.01А, що повністю відповідає заводським параметрам енергозбереження Ford.
Запитання 3: Як змінити відображення температури клімат-контролю з Фаренгейта на Цельсій?
Відповідь: У більшості випадків конвертація одиниць вимірювання відбувається автоматично під час першої поїздки при синхронізації параметрів телеметрії. Якщо потрібне ручне налаштування, перейдіть у меню Налаштування -> Заводські налаштування (Код доступу: 8888 або 126), виберіть матрицю протоколу CAN-bus для 'Ford Edge' і вручну переключіть значення Temp Unit на Цельсій.
Запитання 4: Чи збережеться доступ до заводських голосових команд Ford Sync?
Відповідь: Стара штатна система голосового керування повністю замінюється набагато просунутішим інтерфейсом штучного інтелекту. Користувачі отримують доступ до Google Асистента та онлайн/офлайн менеджерів голосових команд, які обробляють безперервну природну мову для керування навігацією, медіа та додатками з набагато вищою точністю.
5. Експертний інженерний висновок
Установлення вертикального екрана в стилі Tesla на Ford Edge 2 (2015-2022) - це найефективніше технологічне оновлення, доступне для цієї моделі. Модернізація дозволяє підняти оснащення автомобіля минулих років до рівня Інтер'єру новітніх лінійок. Вибір перевірених компонентів безпосередньо від профільних фахівців, таких як Smarty-trend.com та AutoPC.com.ua, гарантує високу надійність обладнання, чудову якість звуку завдяки вбудованому DSP-процесору та бездоганний зовнішній вигляд, який підвищує комфорт експлуатації та ринкову вартість вашого автомобіля.
| Операційна система: | Android 11 R |
| Дисплей: | 13.6 дюймів IPS |
| Розд. здатність: | Full HD Вертикальний (1920x800 px) |
| Процесор: | 2.0 ГГц восьмиядерний процесор (Snapdragon 665) |
| RAM + SSD: | 4+64 / 8+128 Gb |
| Car link: | Бездрот. Apple CarPlay та Android Auto |
| Подарунок: | Відеореєстратор / TPMS / HD камера |
