Посібник зі встановлення та налаштування Android-магнітоли в Maserati Ghibli (2013-2015)

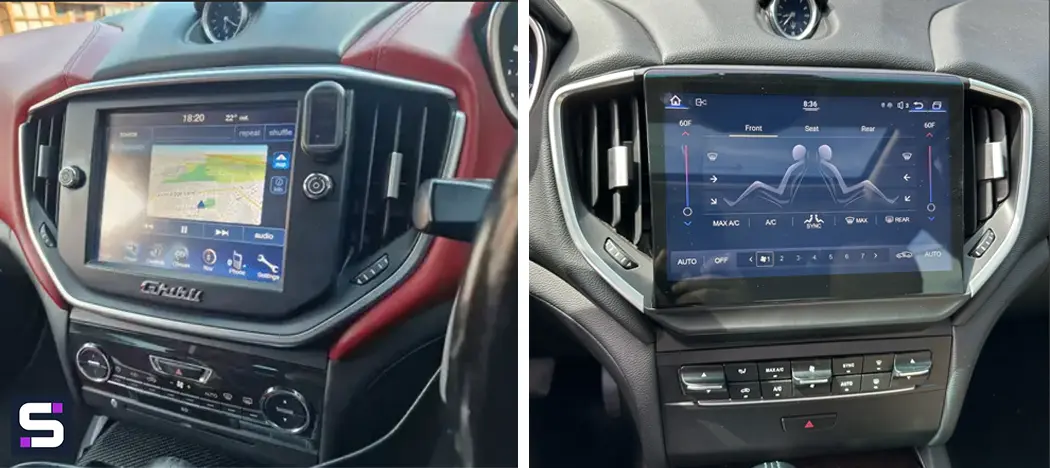

Заміна заводської мультимедійної системи в Maserati Ghibli (2013-2015) на сучасний головний пристрій на базі Android - оптимальний спосіб надати преміальному седану актуальний функціонал. Оновлена система дає доступ до навігації в реальному часі, бездротових інтерфейсів Apple CarPlay та Android Auto, просунутого DSP-процесора, а також зберігає повноцінну інтеграцію з бортовими системами автомобіля по CAN-шині.
У цій статті представлено детальний покроковий посібник з демонтажу, підключення проводки, програмного налаштування CAN-декодера та регулювання штатного підсилювача.
1. Сумісність та технічні характеристики
Заводська система Maserati Ghibli (2013-2015) побудована на архітектурі FCA, що вимагає точного підбору CAN-протоколу при заміні головного пристрою. Нижче наведено порівняння базового функціоналу OEM-системи та оновленого Android-пристрою.
| Параметр | Заводська система (OEM) | Оновлена Android-система |
|---|---|---|
| Сумісність | Maserati Ghibli (2013-2015) | Maserati Ghibli (2013–2015) |
| Тип підключення | Заводська роз'ємна колодка | Plug & Play (без розриву штатної проводки) |
| Підтримка акустики | Базова / Premium | Повне збереження керування через CAN-шину |
| Керування клімат-контролем | Фізичні кнопки / Дисплей | Дублювання на сенсорному екрані + кнопки |
| Камера заднього огляду | Штатна камера | Підтримка OEM-камери + можливість AHD 1080p |
| Інтерфейси зв'язку | Обмежений Bluetooth | Apple CarPlay, Android Auto, Wi-Fi, 4G LTE, DSP |
2. Підготовчий етап та необхідний інструмент
Перед початком будь-яких монтажних робіт знеструмте бортову мережу автомобіля (від'єднайте мінус-клему акумулятора) для уникнення коротких замикань та помилок у блоках керування.
Інструменти для роботи:
- Пластикові знімачі (лопатки): для безпечного демонтажу панелей без пошкодження шкіри та пластику.
- Хрестова викрутка (PH2): для зняття кріплень екрана та блока клімат-контролю.
- Набір торцевих головок: для демонтажу елементів центральної консолі.
- Бокорізи / кусачки: для підрізання пластикових хомутів.
- Двосторонній скотч 3M: для надійної фіксації CAN-модуля та зовнішніх блоків.
- Ізоляційна стрічка (TESA): для захисного обгортання роз'ємів та запобігання стороннім шумам.
3. Покроковий демонтаж заводського головного пристрою

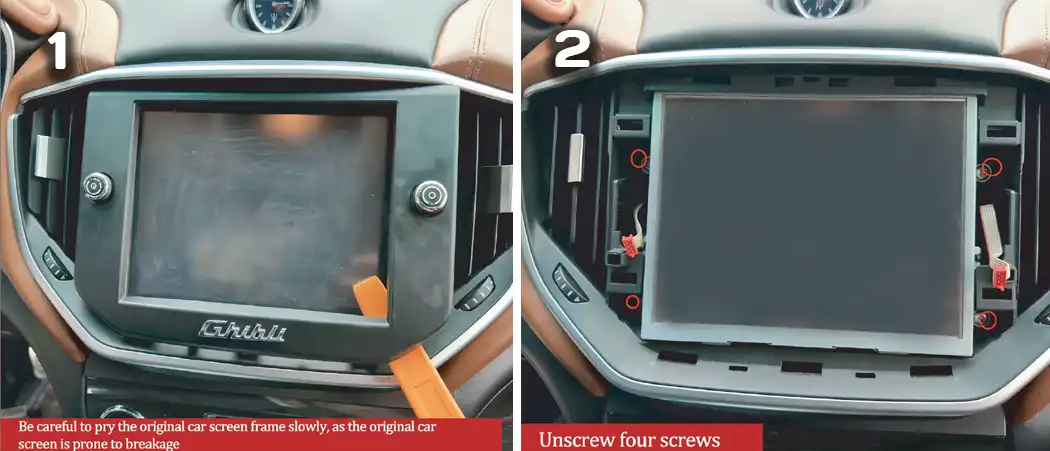

- Зняття рамки екрана: обережно підважте пластиковим знімачем рамку заводського дисплея. Дійте плавно, щоб не пошкодити екран.
- Демонтаж дисплея: викрутіть 4 кріпильні гвинти по периметру екрана та вийміть його з ніші.

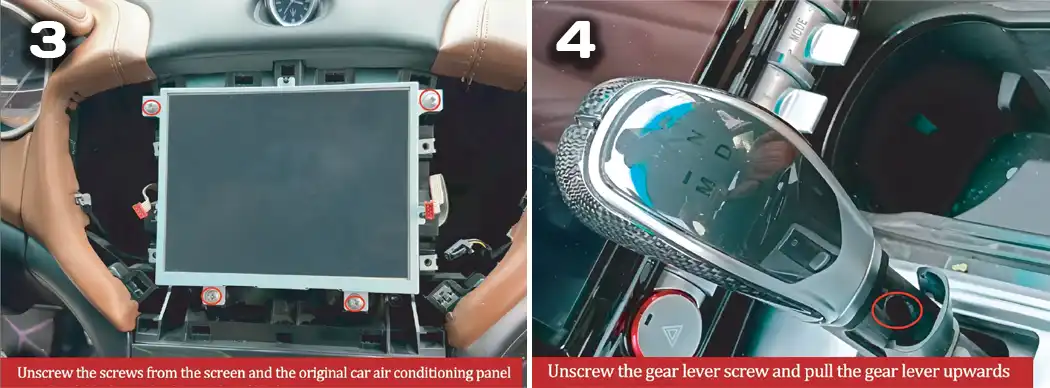

- Звільнення блока клімат-контролю: викрутіть гвинти, що фіксують панель клімат-контролю та нижню частину дисплея.
- Демонтаж ручки КПП: викрутіть фіксатор селектора перемикання передач та потягніть ручку вгору.

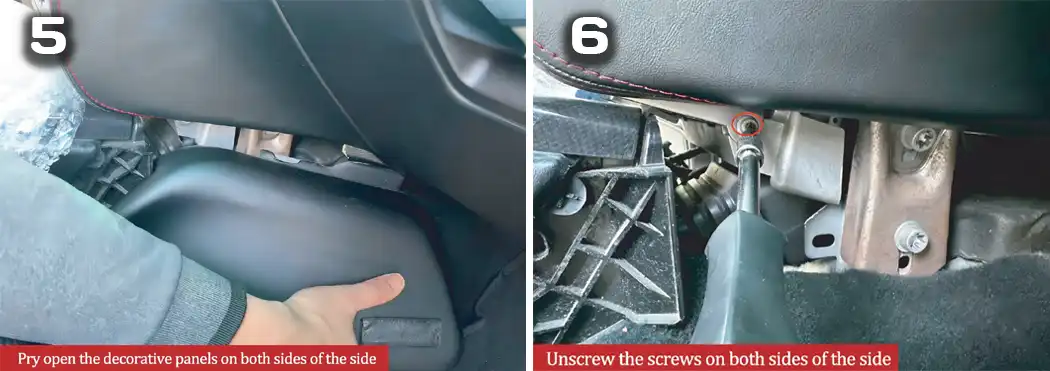

- Демонтаж бічних накладок: за допомогою пластикової лопатки підважте та зніміть бічні декоративні панелі центрального тунелю.

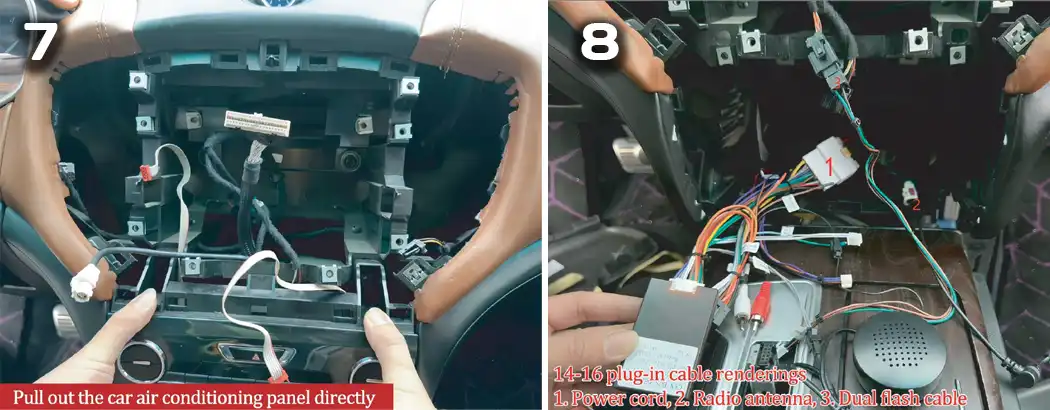

- Зняття блока клімат-контролю: відкрутіть бічні гвинти кріплення з обох боків та акуратно потягніть панель клімат-контроля на себе, вивівши її з пазів для доступу до проводки.

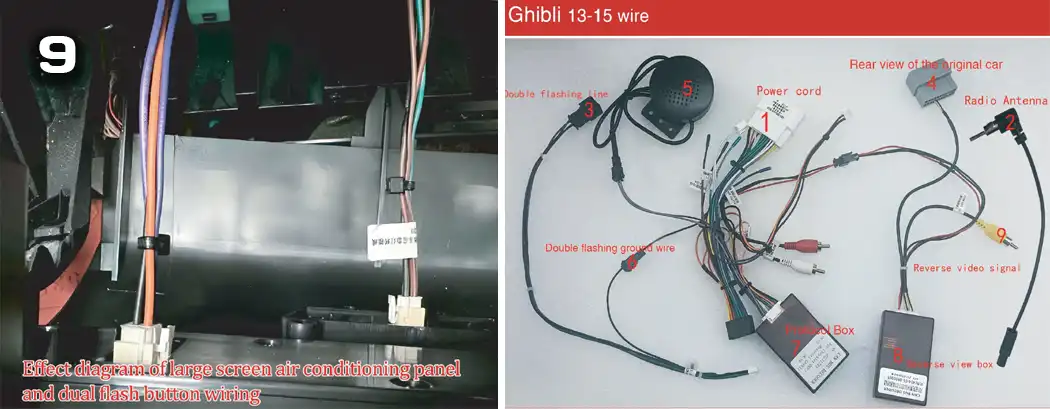

4. Схема та призначення роз'ємів проводки (Plug & Play)
Підключення нової системи виконується роз'єм у роз'єм. Усі компоненти джгута мають бути коректно розподілені та зафіксовані.
| № | Найменування компонента | Призначення та особливості підключення |
|---|---|---|
| 1 | Power Cord (Основний кабель живлення) | Підключається в головну штатну роз'ємну колодку автомобіля. |
| 2 | Radio Antenna (Адаптер радіоантени) | З'єднується зі штатним антенним кабелем. |
| 3 | Double Flash Cable (Кабель аварійної кнопки) | Підключається до кнопки аварійної сигналізації. |
| 4 | Rear View of Original Car (Роз'єм камери) | З'єднується із заводським блоком відеокамери. |
| 5 | Canbus Box (Декодер CAN-шини) | Зчитує дані мультикерма, клімату, запалювання та дверей. |
| 6 | Rear View Box (Модуль обробки відео) | Забезпечує коректну роботу оригінальної камери заднього огляду. |
| 7 | Reverse Video Signal (RCA-вихід) | Передає відеосигнал з камери на відеовхід Android-магнітоли. |
| 8 | Double Flashing Ground Wire | Масовий провід заземлення аварійної сигналізації. |
5. Програмне налаштування: вибір CAN-протоколу
Після завершення фізичного монтажу та подачі живлення необхідно налаштувати зв'язок між Android-магнітолою та бортовою мережею автомобіля по CAN-шині.
Порядок налаштування:
- Зайдіть у головне меню пристрою та виберіть Налаштування (Settings).
- Перейдіть у розділ Заводські налаштування (Factory Settings).
- Введіть пароль доступу:
123456або3368. - Знайдіть пункт Вибір моделі / CAN-протоколу (Model Options / Protocol).
- Встановіть параметри згідно з таблицею нижче:
| Параметр у меню | Значення для вибору | Примітка |
|---|---|---|
| Виробник CAN-бокса (Canbus) | RAISE (або Raise 修正 / LZ) |
Відповідає маркуванню на корпусі декодера |
| Марка автомобіля (Car Brand) | Chrysler / Maserati |
Використовується Chrysler через спільну архітектуру FCA |
| Модель (Model) | 300C |
Сумісний протокол платформи |
| Рік випуску (Year) | 2015 |
Забезпечує коректний обмін даними |
Підтвердьте вибір та дочекайтеся автоматичного перезавантаження пристрою.
6. Налаштування звуку та штатного підсилювача
Якщо після первинного запуску спостерігається тихий звук або недостатня динаміка акустики, необхідно відрегулювати внутрішній рівень посилення заводського підсилювача через меню Android.
Інструкція з калібрування рівня гучності:
- У головному меню відкрийте застосунок Інформація про авто (Vehicle Info).
- Зайдіть у розділ Налаштування автомобіля (Vehicle Settings) → Налаштування підсилювача (Amplifier Settings).
- Перейдіть у пункт Персоналізація звуку (Vehicle Personalization).
- Знайдіть параметр Гучність штатного підсилювача (Original Car Volume).
- Встановіть значення гучності на рівень
28. - За наявності відповідних пунктів увімкніть параметр DSP Surround для активації об'ємного звучання.
7. Діагностика та усунення несправностей (Troubleshooting)
| Симптом / Проблема | Можлива причина | Спосіб рішення |
|---|---|---|
| Тихий звук або відсутність басу | Занижено рівень гучності штатного підсилювача | Зайти в Vehicle Info → Amplifier Settings та встановити Original Car Volume на 28. |
| Не працюють кнопки на кермі | Не вибрано або скинуто CAN-протокол | Перевірити фізичне підключення CAN-бокса та перепровірити налаштування: Raise → Chrysler → 300C → 2015. |
| Чорний екран при увімкненні задньої передачі | Не підключено відеовхід або кабель Rear View Box | Перевірити надійність з'єднання жовтого RCA-штекера Reverse Video Signal та живлення блока обробки відео. |
| Не відображаються дані клімат-контролю | Відсутній зв'язок по CAN-шині | Виконати скидання та повторний вибір протоколу з подальшим повним перезавантаженням пристрою. |
| Не працює кнопка аварійної сигналізації | Не підключено штекер або провід заземлення | Перевірити підключення Double Flash Cable та надійність контакту заземлення Double Flashing Ground Wire. |
8. Підсумковий чек-лист та зворотне збирання
Перед фіксацією всіх елементів центральної консолі виконайте контрольну перевірку:
- ✔ Мультикермо: перевірити регулювання гучності, перемикання треків, кнопки відповіді на дзвінок.
- ✔ Клімат-контроль: перевірити зміну температури, напрямок обдування та відображення індикації на екрані.
- ✔ Камера заднього огляду: перевірити автоперемикання екрана при переведенні селектора КПП у положення R.
- ✔ Аварійна сигналізація: перевірити роботу фізичної кнопки.
- ✔ Звук та навігація: перевірити роботу всіх колонок, радіоприйом та роботу GPS-модуля.
Після завершення перевірки встановіть блок клімат-контролю, ручку КПП, бічні накладки та декоративну рамку екрана у зворотній послідовності.
