1. Специфіка комплектацій Nissan: Що важливо знати перед встановленням

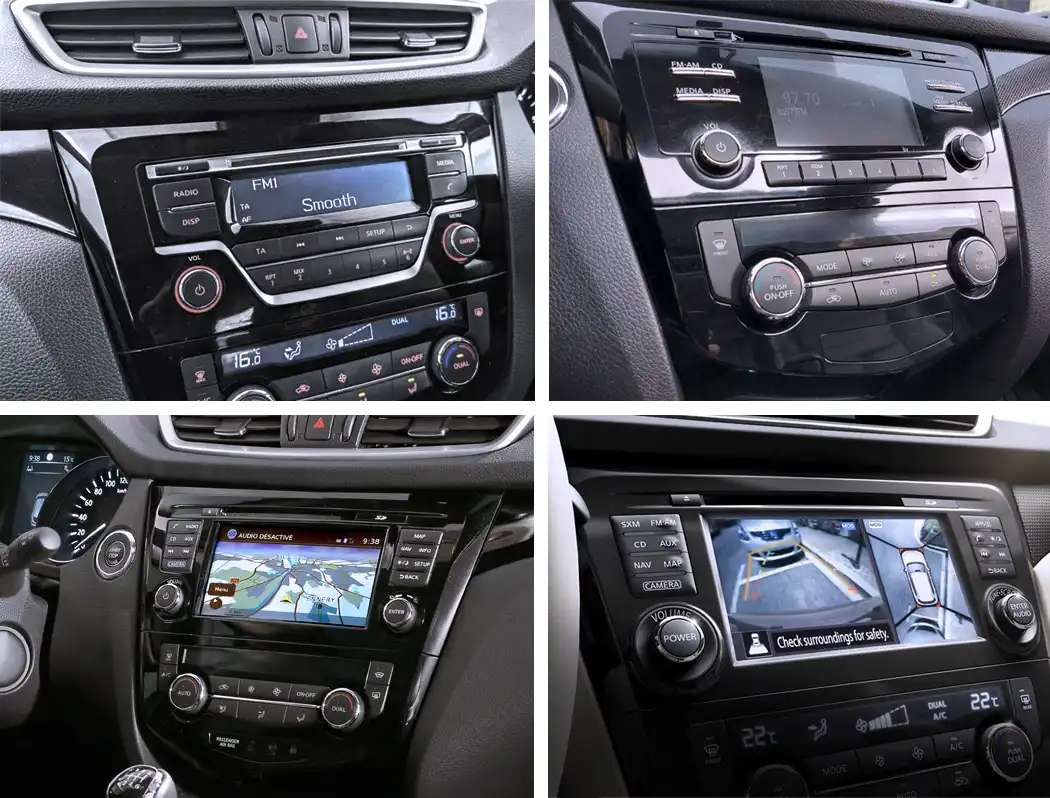

Залежно від року випуску та ринку, Nissan X-Trail T32 та Qashqai J11 оснащувалися трьома типами аудіосистем. Помилки при підборі проводки можуть призвести до відсутності звуку або непрацюючих камер. За специфікацією SMARTY Trend всі автомобілі діляться на три категорії:

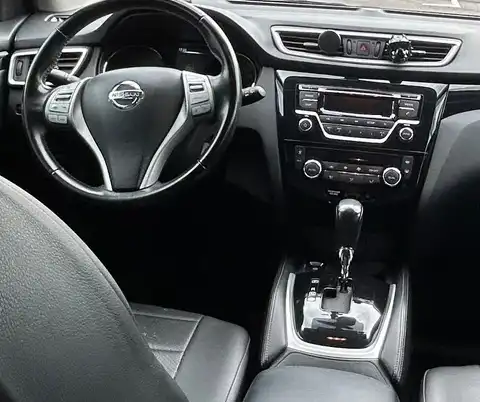

• Базова комплектація (Visia / XE): Моделі без заводського кольорового екрана (проста магнітола з монохромним дисплеєм або Bluetooth-радіо). Ця конфігурація не використовує цифрову CAN-шину для керування звуком. Підключення магнітоли SMARTY Trend виконується безпосередньо через стандартний ISO-перехідник.
• Середня/Максимальна із системою Nissan Connect (Acenta / Tekna / SE / LE): Автомобілі з заводським 7-дюймовим екраном, навігацією та штатною системою кругового огляду (4 камери). Тут обов'язковий спеціальний CAN-блок (декодер), який перетворює цифрові сигнали автомобіля в зрозумілі для ОС Android команди.
• Преміальна аудіосистема Bose: Топові версії, оснащені додатковим сабвуфером у багажнику (всередині запасного колеса) та аналогово-цифровим підсилювачем звуку, розташованим під сидінням. При встановленні сторонньої магнітоли критично важливо правильно активувати керуючий дріт AMP_CONT (зазвичай синьо-білий дріт у колодці), який подає сигнал +12V на запуск підсилювача Bose, інакше в динаміках буде повна тиша.

2. АРХІТЕКТУРА ТА АПАРАТНА ПЛАТФОРМА SMARTY TREND

Для забезпечення стабільної роботи важких навігаційних карт, стрімінгових сервісів та режиму розділення екрана, пристрої SMARTY Trend використовують промислову компонентну базу:

• Центральний процесор (CPU): 8-ядерний чип UIS7870SC (Octa-Core, 2.7 GHz), побудований за 12-нм техпроцесом. Забезпечує миттєвий запуск додатків та повну відсутність фризів інтерфейсу.
• Дисплей: Висококонтрастна матриця QLED/IPS з роздільною здатністю HD (1280x720) або 2K (2000x1200). Ємнісний сенсор із загартованим склом 2.5D стійкий до подряпин і не блякне на сонці.
• Звуковий тракт (DSP): Інтегрований цифровий процесор звуку на базі мікросхеми Rohm BU32107. За потужність і чистоту аналогового сигналу відповідає Hi-Fi підсилювач TDA7851 (вихідна потужність 4x50 W). Для побудови кастомного автозвуку передбачено оптичний вихід Toslink (SPDIF) та лінійні виходи RCA з напругою 4V.

3. Покроковий процес демонтажу штатної системи

Для безпечної роботи підготуйте набір пластикових лопаток для розбирання салону та хрестову викрутку (PH2). Перед початком робіт рекомендується зняти мінусову клему акумулятора.

1. Зняття правої декоративної панелі: Відчиніть пасажирські двері. Підважте пластиковим знімачем нижній край довгої шкіряної (або пластикової) декоративної накладки, яка тягнеться від центральної консолі до правого повітроводу. Плавними рухами на себе відклацніть внутрішні пістони та зніміть панель.
2. Снятие левой декоративной панели: Перейдіть до водійської сторони. Підважте та зніміть невелику горизонтальну панель, яка розташована ліворуч від магнітоли та обрамляє кнопку «Start/Stop» (або замок запалювання). Від'єднайте роз'єм живлення кнопки запуску.
3. Демонтаж верхнього блоку дефлекторів: Візьміться руками за нижню частину блоку центральних повітроводів (знаходиться прямо над екраном магнітоли) і акуратно потягніть усю конструкцію на себе. Блок вийде разом із кнопкою аварійної сигналізації. Від'єднайте фішку живлення «аварійки» і відкладіть панель убік.
4. Виймання головного пристрою: Перед вами відкриються 4 гвинти, що фіксують металеві монтажні кронштейни («вуха») штатної магнітолы: два зверху і два знизу. Викрутіть їх за допомогою хрестової викрутки. Потягніть корпус магнітоли на себе. Від'єднайте всі роз'єми, намагаючись не пошкодити фіксуючі язички на колодках.

Відео процесу демонтажу штатної магнітоли:

Watch on YouTube

4. Інженерний монтаж та приховане укладання периферії

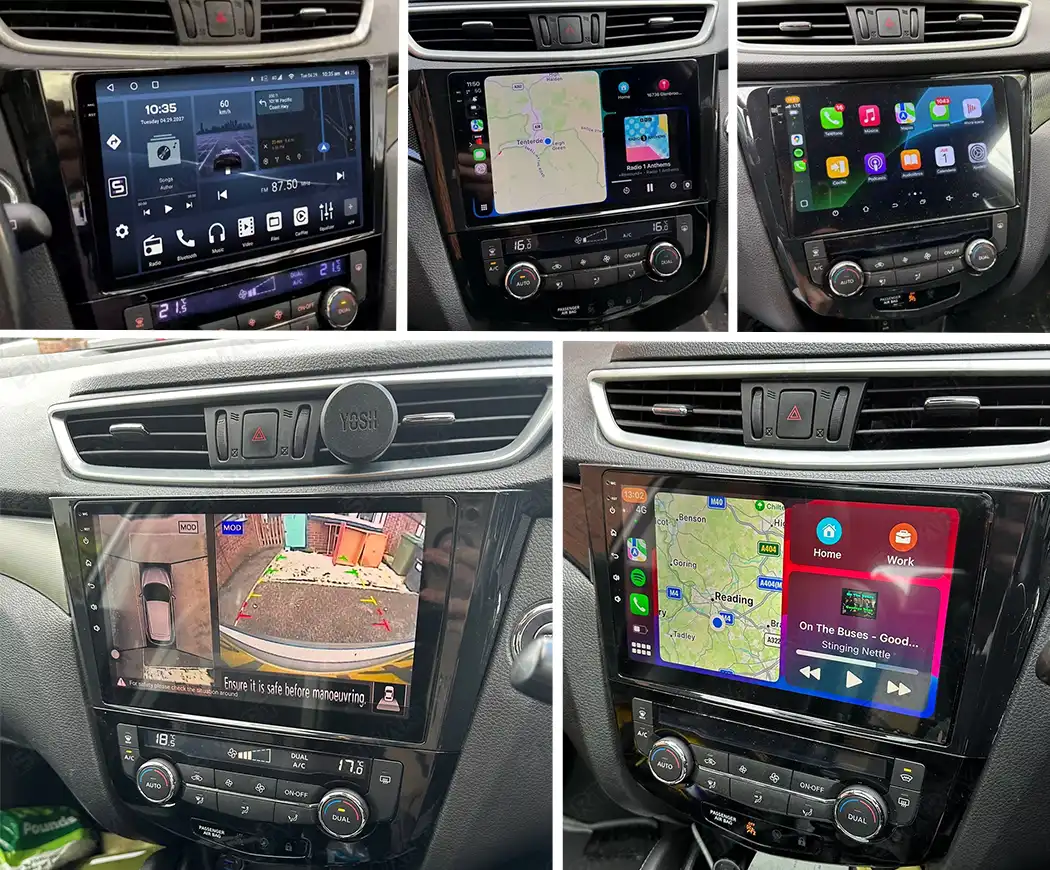

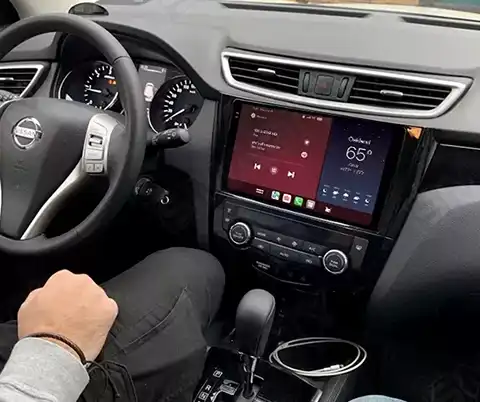

Встановлення SMARTY Trend проводиться за принципом Pin-to-Pin (роз'єм-в-роз'єм). Однак для досягнення максимальної якості прийому сигналів необхідно дотримуватися правил розміщення зовнішніх антен.

• Розміщення GPS-антени: Не залишайте GPS-модуль глибоко під магнітолою — це погіршить прийом супутників у щільну хмарність або серед висотних будівель. Оптимальне місце — закріпити антену на двосторонній скотч 3M на металевому підсилювачі торпедо прямо під верхнім пластиком панелі (над повітроводами).
• Монтаж 4G LTE та Wi-Fi антен: Виведіть 4G-антену на праву стійку лобового скла, приховавши дріт під обшивкою, або розмістіть її у верхній частині лобового скла за дзеркалом заднього виду (в зоні шовкографії). Це гарантує стабільний прийом інтернету на трасі.
• Організація кабелів у бардачку: Прокладіть подовжувачі USB-портів та виносний слот для SIM-карти через технологічний отвір у рукавичний ящик.
• Підключення штатного USB-порту: Використовуйте спеціальний адаптер-перехідник, що йде в комплекті зі SMARTY Trend, щоб зберегти працездатність оригінального USB-роз'єму, розташованого внизу центральної консолі (біля прикурювача).
• Зовнішній мікрофон для Voice/Hands-Free: Вбудований у лицьову панель мікрофон підходить для базових команд, але для якісного телефонного зв'язку по Bluetooth прокладіть дріт зовнішнього мікрофона по лівій стійці та встановіть його в штатний стельовий плафон — там передбачено заводське акустичне посадкове місце.

Відео процесу встановлення та налаштування Android-магнітоли:

Watch on YouTube

5. Інтеграція зі штатними системами та Can-Bus адаптер

Сполучною ланкою між бортовим комп'ютером автомобіля та ОС Android виступає модуль Can-Bus (декодер Raise).

Налаштування протоколу в меню магнітоли

Після першого увімкнення пристрою необхідно зайти в сервісне меню за наступним шляхом:
Заводські налаштування (Factory Settings) → Вибір моделі (Car Choice) → Виробник: Raise → Модель: Nissan → X-Trail/Qashqai.

Після застосування налаштувань магнітола виконає перезавантаження, і активуються такі функції: мультируль, відображення стану дверей, графіки клімат-контролю та динамічні паркувальні лінії.

Активація штатного кругового огляду 360°

При перемиканні селектора КПП у положення «R» (Реверс) Can-декодер миттєво перехоплює відеосигнал з блоку камер. На екран SMARTY Trend виводиться комбіноване зображення: ліва частина — камера заднього виду з динамічною розміткою, права частина — панорамний вигляд зверху. Натискання оригінальної кнопки «CAMERA» на рамці пристрою дозволяє перемикати ракурси (наприклад, виводити вигляд тільки з бічної камери для контролю бордюру).
