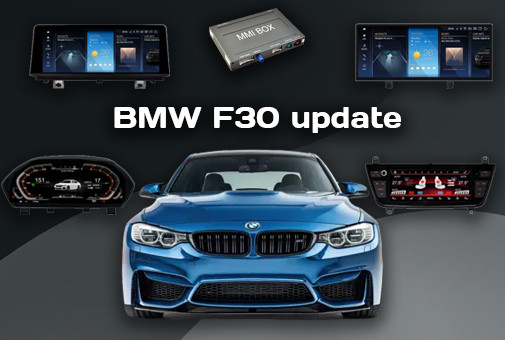

Android-магнітола для BMW 3 Series F30/F31, M3 F80 (2011-2021): повний посібник з вибору та встановлення

Моделі BMW 3 Серії у кузовах F30 (седан), F31 (універсал), F34 (Gran Turismo), а також заряджена версія M3 F80 заслужили статус культових авто завдяки керованості та дизайну. Однак їхні штатні мультимедійні системи (CIC, NBT, NBT EVO), які здавалися сучасними у 2013 році, сьогодні помітно поступаються смартфону в кишені: повільна навігація, недоступні оновлення карт за адекватною ціною, відсутність повноцінного Apple CarPlay / Android Auto та потокового відео (YouTube, Netflix).

Встановлення сучасної Android-магнітоли SMARTY Trend – це найкраще рішення для модернізації інтер'єру BMW F30/F31/F80 без втрати заводського функціоналу.

Якщо ви вже читали нашу статтю про апгрейд BMW 5 Series (E60, F10, G30) – принцип роботи NBT та NBT EVO там розібрано детально. Тут наведено специфіку, що стосується виключно 3-ї серії.

1. Визначення типу штатної системи BMW (CIC, NBT, NBT EVO, S663)

Головний крок перед покупкою Android-екрана – коректно визначити покоління вашої оригінальної системи iDrive. Від цього залежить тип роз'єму LVDS (відеокабелю), який підключається до головного пристрою.

2. Лінійка пристроїв SMARTY Trend для BMW F30 / F31 / M3 F80

У каталозі представлено кілька форм-факторів мультимедійних систем та додаткового обладнання:

• Процесорна платформа: 8-ядерні чіпсети Qualcomm Snapdragon (до 8 GB RAM / 256 GB ROM).
• Збереження функціоналу BMW: Джойстик iDrive, кнопки на кермі, паркувальна система, штатна камера та бортовий комп'ютер працюють у штатному режимі.
• Бездротові інтерфейси: CarPlay та Android Auto активні "з коробки" у всіх серіях (10.25", 12.3"). Доступні модифікації для LHD (ліве кермо) та RHD (праве кермо).

3. Покроковий посібник з установки (Installation Guide)

Встановлення здійснюється методом Plug-and-Play без пошкодження заводської проводки. Знадобляться пластикові лопатки, викрутки Torx T20 та хрестова викрутка. Час роботи: 30-60 хвилин.

1. Відключення акумулятора:
   Обов'язковий крок перед проведенням будь-яких робіт з електронікою автомобіля для уникнення помилок по CAN-шині.
2. Демонтаж центральної консолі:
   Пластиковими лопатками відклацніть центральну дефлекторну панель з кнопкою аварійної сигналізації. Зніміть панель клімат-контролю та відкрутіть кріпильні гвинти штатного екрана NBT/EVO.
3. Підключення основного роз'єму (Quadlock):
   Від'єднайте штатну колодку від головного блоку та підключіть її в трійник-перехідник SMARTY Trend.
4. КРИТИЧНИЙ КРОК - Оптичний кабель (MOST):
   Увага! Якщо в оригінальному Quadlock-роз'ємі присутні два зелені (або зелено-чорні) оптичні дроти шини MOST, їх необхідно акуратно витягти зі старої фішки та переставити в аналогічне гніздо нового перехідного джгута! Без цього в машині не буде звуку, і перестане працювати штатний підсилювач / Harman Kardon.

1. Встановлення CANBUS-декодера та антен:
   Розмістіть комплектний CANBUS-блок за магнітолою. Виведіть GPS та 4G-антени в зону під лобове скло (вгору торпедо), подалі від металевих екранів.
2. Збирання та тестування:
   Встановіть новий екран SMARTY Trend на штатне місце, зафіксуйте гвинти, під'єднайте клемму акумулятора та перевірте роботу джойстика iDrive, клімат-контролю, кнопок на кермі та камери заднього виду.

Примітка: Якщо ви встановлюєте додаткову сенсорну панель клімат-контролю (8.8"), вона підключається через окремий перехідник у розрив штатного блоку клімату.

4. Налаштування звукового тракту AUX

5. Часті питання (FAQ)
