Полное руководство по установке: Андроид магнитола SMARTY Trend для Toyota C-HR (2016-2023)

Toyota C-HR (2016-2023) - стильный и надежный городской кроссовер, однако его заводская мультимедийная система Toyota Touch 2 значительно отстает от современных стандартов. Ей не хватает быстродействия, разрешения экрана и полноценной беспроводной интеграции со смартфонами. В данном экспертном руководстве мы подробно разберем, как заменить штатный экран на премиальную андроид магнитолу SMARTY Trend с поддержкой Apple CarPlay и Android Auto, полностью сохранив все оригинальные функции автомобиля.

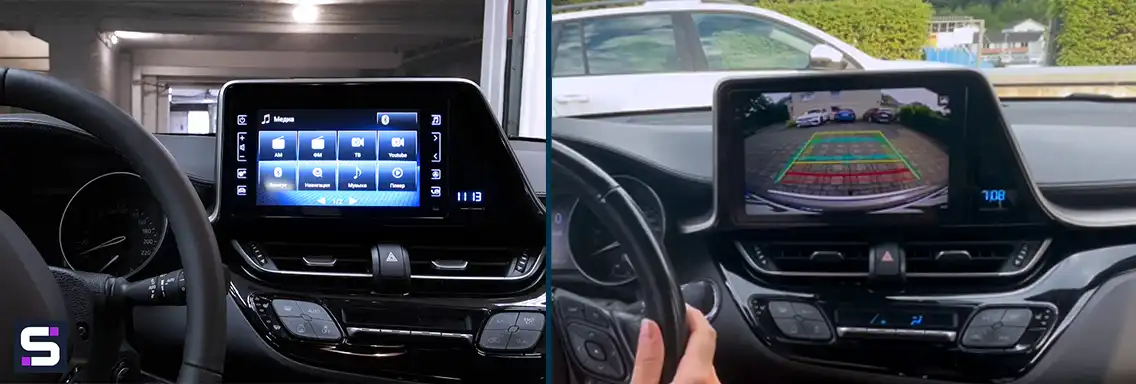

Заводской экран vs. Мультимедийная система SMARTY Trend

Чтобы понять разницу в эргономике, возможностях и качестве звука, сравним ключевые технические характеристики систем:

1. Необходимые инструменты и оборудование

Для успешного монтажа не требуется специализированное профессиональное оборудование. Весь процесс выполняется при помощи минимального набора инструментов:

• Торцевая головка на 10мм с трещоткой - Используется для откручивания 4 основных болтов крепления заводской магнитолы.
• Крестовая отвертка #2 - Для фиксации воздуховодов и переноса оригинальных блоков часов и индикации подушек безопасности.
• Пластиковые лопатки (съемники интерьера) - Для безопасного демонтажа панелей приборной панели без царапин пластика.
• Мягкое полотенце или плотная ткань - Накладывается на центральную консоль и селектор КПП для защиты от случайных повреждений при установке.

2. Ключевые преимущества интеграции SMARTY Trend

1. Полная интеграция с CAN-шиной: Магнитола полностью считывает бортовые данные, сохраняя управление кнопками на рулевом колесе и отображение климатической системы.
2. Поддержка штатной камеры заднего вида: Оригинальная камера подключается напрямую к новой системе, при этом активируются Динамические Линии Парковки (активная разметка), работающие от датчика положения руля.
3. Сохранение эстетики салона: Перенос заводского блока часов и аварийной сигнализации гарантирует, что приборная панель сохранит свой аккуратный и оригинальный вид.

3. Пошаговая инструкция по установке

Перед началом работы заглушите двигатель, убедитесь, что зажигание полностью выключено (OFF), и в целях безопасности отключите минусовую клемму аккумулятора. Застелите центральную консоль мягкой тканью для защиты интерьера.

Шаг 1: Демонтаж штатной мультимедиа и панелей

1. С помощью пластиковой лопатки аккуратно подденьте и снимите боковую декоративную панель и панель управления климатом. Они удерживаются на заводских клипсах.
2. Аккуратно снимите блок дефлекторов воздуховодов центральной консоли. Обратите внимание, что он держится на двух саморезах. Выкрутите их, используя крестовую отвертку #2, и извлеките блок дефлекторов, предварительно отключив разъем кнопки аварийной сигнализации.
3. Демонтируйте основную декоративную рамку (bezel) вокруг оригинального монитора. Будьте предельно аккуратны с правым углом возле кнопки запуска Push Start - снимайте панель плавным, равномерным усилием. Отсоедините разъем питания часов и индикаторов подушек безопасности.
4. Используя торцевой ключ на 10мм с трещоткой, выкрутите 4 крепежных болта, удерживающих металлические кронштейны заводского экрана внутри ниши торпедо.
5. Потяните заводскую магнитолу на себя, извлеките ее из приборной панели и осторожно отключите все жгуты проводки с задней стороны.

Шаг 2: Модернизация рамки и перенос оригинальных элементов

1. Положите снятую заводскую панель экраном вниз на ровную, мягкую поверхность.
2. Используя крестовую отвертку, открутите и извлеките оригинальный блок часов и индикации безопасности.
3. Установите данный блок в новую переходную рамку SMARTY Trend, идущую в комплекте, и надежно зафиксируйте его штатными саморезами. Это позволит полностью сохранить заводской функционал часов и индикаторов ремней безопасности.

Шаг 3: Подключение жгута проводов (Plug & Play)

1. Возьмите основной жгут проводов из комплекта магнитолы SMARTY Trend.
2. Соедините оригинальные разъемы автомобиля с соответствующими гнездами нового жгута ("разъем в разъем"). Никакой пайки, скруток или разрезания штатных проводов не требуется.
3. Подключите коробочку CAN-Bus декодера к специальному разъему на основном жгуте.
4. Размещение антенн и портов:
   • GPS-антенна: Закрепите её в месте, где над антенной нет металлических преград, которые могут экранировать и ухудшать спутниковый сигнал. Настоятельно рекомендуется вывести и приклеить её непосредственно под пластиковую верхнюю панель торпедо.
   • 4G/Wi-Fi антенны и дополнительные USB-порты: Аккуратно протяните эти кабели в перчаточный ящик (бардачок) для удобного доступа к ним в будущем.
5. Подключите все оставшиеся разъемы к тыльной стороне новой магнитолы SMARTY Trend.

Шаг 4: Монтаж новой андроид магнитолы

1. Осторожно установите собранную конструкцию (экран 9.5" QLED, интегрированный в новую переходную рамку) обратно в посадочное место приборной панели.
2. Закрепите систему штатными болтами на 10мм и соберите дефлекторы воздуховодов и декоративные элементы в обратном порядке. Убедитесь, что все клипсы плотно защелкнулись и зазоры отсутствуют.

4. ⚙️ Настройка CAN-Bus модуля для корректной работы

После первого включения магнитолы необходимо синхронизировать Android-систему с бортовым компьютером Toyota C-HR через CAN-шину. Без этого шага кнопки на руле и динамические линии камеры работать не будут.

1. Перейдите в Настройки > Настройки автомобиля > Заводские настройки.
2. Введите код разработчика (обычно 3368 или 8888, в зависимости от версии прошивки вашего устройства UIS7870CS).

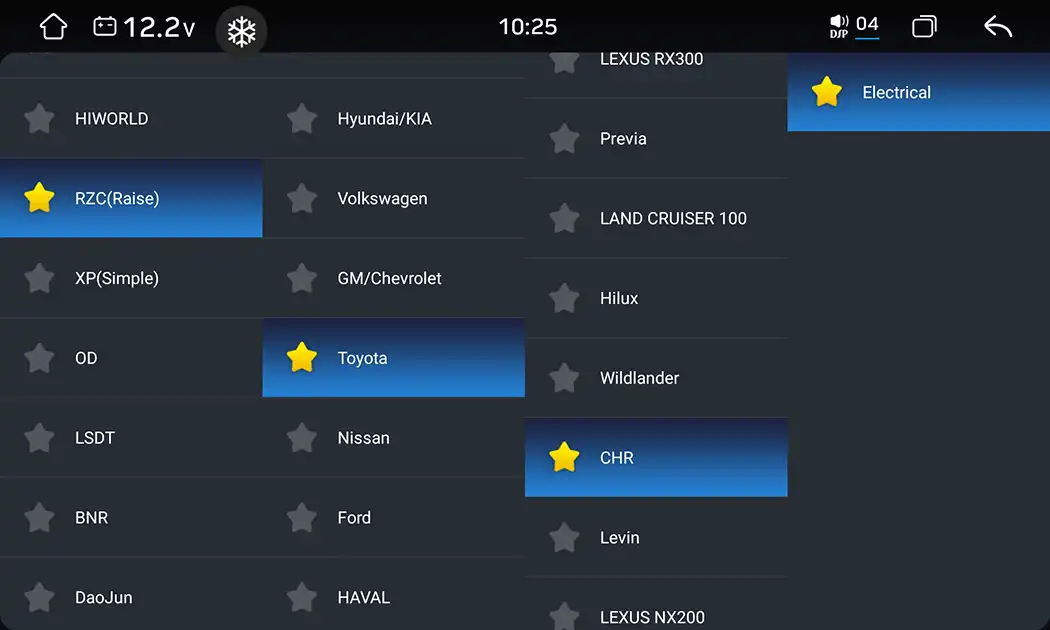

3. Найдите меню Настройки CAN-Bus / Выбор модели автомобиля (Car Model Selection).
4. Выберите производителя вашего CAN-декодера (например, Raise, Simple Soft или Hiworld - бренд указан прямо на пластиковом корпусе CAN-модуля).
5. Выберите марку автомобиля: Toyota > Модель: C-HR > и укажите конкретный диапазон годов выпуска вашего авто (2016-2023).
6. Нажмите Сохранить (Save) и дождитесь перезагрузки устройства.

После перезагрузки система автоматически синхронизируется с автомобилем. Проверьте работу кнопок громкости и переключения треков на руле, отображение открытия дверей на экране и включите заднюю передачу, чтобы убедиться в активации штатной камеры вместе с плавными динамическими линиями разметки.
