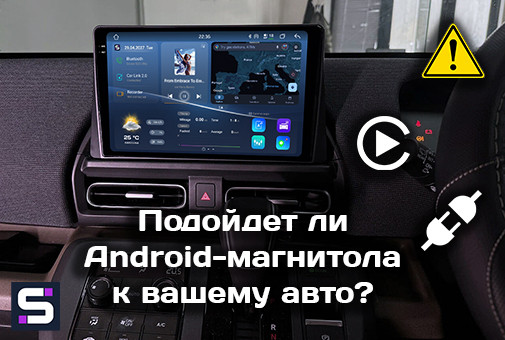

Подойдет ли Android-магнитола к вашему авто? Руководство по CANBUS, размерам DIN и переходным рамкам (2026)
Практическое руководство от инженеров-установщиков SMARTY Trend: как за 10 минут проверить совместимость Android-магнитолы с вашим авто. Всё о размерах DIN, глубине ниши, модулях CANBUS и сохранении заводских функций.
Подойдет ли Android-магнитола к вашему авто? Полное руководство по совместимости (2026)
Каждую неделю наша команда установки получает одинаковые сообщения от клиентов, купивших магнитолу сторонних производителей: «Она не влезает» или «Перестал работать климат-контроль» или «Не работают кнопки на руле». Почти во всех случаях само устройство было исправно - проблема заключалась в некорректном размере DIN, несоответствии глубины посадочного места или установке без блочка CAN-BUS (не корректный выбор адвптера), который был необходим конкретному автомобилю.
Мы написали это руководство, чтобы уберечь вас от ошибок еще до покупки - проверка займет всего 10 минут.
Почему пометки «Подходит для вашей модели» часто недостаточно
Продавцы на маркетплейсах часто указывают только марку и год выпуска авто. Это лишь отправная точка, но не гарантия. Два автомобиля Toyota Camry одного и того же года выпуска в разных комплектациях могут иметь совершенно разные заводские рамки, отличаться протоколами кнопок на руле или иметь штатный усилитель, меняющий всю схему подключения.
Совместимость состоит из трех независимых уровней. Если продавцы учитывают только один из них, вы рискуете получить устройство, которое либо физически не встанет в торпедо, либо встанет, но нарушит работу половины систем авто.
Три уровня совместимости в том порядке, в котором их проверяют наши специалисты:
- Физическая совместимость: поместятся ли корпус и экран в проем панели по ширине, высоте и допустимой глубине. Нужно указать год выпуска автомобиля, название и прислать фото центральной консоли.
- Электрическая совместимость: совпадает ли разъем проводки (Harness) с заводским и корректно ли модуль CAN-BUS расшифровывает данные цифровой шины авто.
- Функциональная совместимость: сохраняется ли после установки работа климат-контроля, кнопок на руле, штатных парктроников, кругового обзора и заводской камеры.
Опыт инсталляторов SMARTY Trend: Большинство жалоб «магнитола не подходит» на самом деле являются сбоями на 2-м или 3-м уровнях. Физически устройство встает в рамку, но электроника за панелью не может «договориться» с автомобилем.
Уровень 1: Размер DIN и физическая посадка в панель
DIN (Deutsches Institut für Normung) - международный стандарт (ISO 10487), определяющий размеры установочной ниши для автомобильных магнитол.
| Формат | Приблиз. размеры (Ш × В) | Типичные автомобили |
|---|---|---|
| Single-DIN (1DIN) | 178 × 50 мм (7″ × 2″) | Старые пикапы, классические и бюджетные модели до 2005 года |
| Double-DIN (2DIN) | 178 × 100 мм (7″ × 4″) | Большинство автомобилей, выпущенных до 2010 года |
| Tesla-style / Вертикальные | Различаются, часто 220–280 мм по высоте | Современные модели Ford, Toyota, Volkswagen и другие бренды с вертикальными экранами (см. наше руководство по установке в стиле Tesla на Ford Edge) |
| Штатные (OEM-shaped) | Индивидуальные под бренд/модель | Mercedes-Benz, BMW, Audi и др. авто с широкоформатными экранами - требуют специализированной рамки |
Как проверить физическую совместимость за 5 минут:
- Изучите схему разборки панели: Найдите руководство по снятию радиоприемника конкретно для вашей комплектации и года (по запросу
[модель авто] [год] снятие магнитолы). - Замерьте глубину посадочного места: Замеряйте расстояние от лицевой рамки до задней стенки ниши, если у вас есть сомнения. Это параметр, про который многие забывают: если магнитола на 2–3 см глубже нормы, она упрется в воздуховоды HVAC или пучки заводской проводки.
- Специфика премиум-брендов: Если в авто установлен заводской широкоформатный экран (часто на Mercedes, BMW, Audi от 2014+ годов), вам понадобится специализированный корпус под конкретный экран, а не универсальный 2DIN-комплект. Перед заказом проверьте наши страницы совместимости для конкретных марок автомобилей .
- Уточните необходимость переходной рамки (Dash Kit): Для большинства автомобилей требуется отдельная пластиковая рамка-адаптер, который будет в комплекте. Это стандартная практика при замене головного устройства.
Уровень 2: CAN-BUS - модуль, из-за которого происходят все сбои
Именно здесь возникает до 90% проблем с совместимостью.
В современных автомобилях сигналы климат-контроля, нажатия кнопок на руле, данные парктроников и температура передаются не по аналоговым проводам, а по цифровой шине CAN (Controller Area Network). Базовый переходник ISO передает только питание и звук на динамики - он «не понимает» данные цифровой шины.
Модуль CAN-BUS (декодер CAN-шины) подключается между штатной проводкой авто и новой Android-магнитолой. Его задача - расшифровать цифровой протокол автопроизводителя и перевести его в команды, понятные магнитоле:
- Нажатия кнопок на руле превращаются в управление громкостью и треками.
- Сигналы климат-контроля выводятся на экран магнитолы.
- Сигналы включения задней передачи активируют камеру и парктроники.
Симптомы отсутствия или неверно подобранного модуля CANBUS:
- Кнопки на руле не реагируют или выполняют не те функции.
- На экране не отображается работа климат-контроля.
- Отключились заводские парктроники или не включается камера заднего вида.
- Появляются ошибки по электрике на приборной панели.
Важно: Протоколы CAN-шины различаются даже внутри одного поколения модели. Модуль CAN-BUS, предназначенный для Golf Mk7 (2015–2018), не будет корректно работать на рестайлинге Mk7.5, хотя внешне это «тот же Golf». Мы подробно описываем логику подключения в нашем руководстве по безошибочному подключению CAN-Bus , и в каждом руководстве по установке для конкретной модели (например, в нашем руководстве по установке для Toyota C-HR) указана точная необходимая версия CANBUS.
Примечание эксперта: Если ваш автомобиль оснащен штатной премиальной аудиосистемой (JBL, Bose, Harman Kardon, Burmester), убедитесь, что CANBUS-декодер поддерживает цифровой запуск штатного усилителя или оптический адаптер (MOST).
Уровень 3: Проводной vs Беспроводной CarPlay / Android Auto
Выбор типа подключения не влияет на физическую посадку магнитолы, но определяет комфорт использования:
- Проводное подключение: Обеспечивает максимальную стабильность сигнала без помех и одновременно заряжает смартфон. Идеально для дальних поездок.
- Беспроводное подключение: Удобно для ежедневных коротких поездок по городу (телефон остается в кармане), но сильнее расходует батарею смартфона и зависит от стабильности работы Wi-Fi/Bluetooth на самом телефоне. Мы подробно рассматриваем это по каждой функции в нашем специальном сравнении CarPlay и Android Auto.
Чек-лист перед покупкой (5 ключевых шагов)
- Замерьте при необходимости нишу панели и глубину с учетом точного года выпуска и комплектации вашего авто.
- Проверьте наличие переходной рамки под выбранную диагональ экрана (9″, 10″ или нестандартный размер).
- Уточните наличие CAN-шины у вашего авто (при необходимости расшифруйте VIN-код, так как производители меняют протоколы во время рестайлинга).
- Составьте список заводских функций, которые вы хотите сохранить (климат-контроль, кнопки руля, штатная камера, парктроники, усилитель) и убедитесь, что выбранный CAN-BUS-модуль их поддерживает.
- Определите приоритетный режим подключения CarPlay/Android Auto (проводной или беспроводной) и убедитесь в его нативной поддержке магнитолой.
Часто задаваемые вопросы (FAQ)
1. Каждой ли Android-магнитоле нужен модуль CANBUS?
Если в вашем авто есть хоть одна функция, интегрированная в штатное радио (кнопки на руле, вывод климата, парктроники, бортовой компьютер) - да, CAN-BUS обязателен. Напрочь лишенные цифровой шины базовые авто (обычно до 2010 года) могут работать от обычного ISO-переходника.
2. Можно ли установить 2DIN магнитолу, если в авто стояла 1DIN?
Да, но только при наличии специальной переходной рамки и при условии, что внутри панели достаточно свободной глубины и пространства для фиксации.
3. Подойдет ли универсальный CAN-BUS-модуль с пометкой «Для автомобилей [Марка]»?
Нет, не надейтесь на универсальность. Протоколы CAN-шины привязаны к конкретным поколениям и годам выпуска моделей, а не просто к бренду.
4. Влияет ли установка Android-магнитолы на гарантию или прохождение ТО?
При использовании штатных разъемов (Plug-and-Play) без скруток и повреждения заводской проводки гарантия на электрику сохраняется. Мы подробно рассматриваем юридические аспекты и вопросы техосмотра в нашем руководстве по техосмотру и цифровым приборным панелям.
5. Какова самая частая причина, почему «совместимая» магнитола не работает корректно?
Ошибка при выборе версии или прошивки CANBUS-модуля под конкретную модификацию авто. В 90% случаев физически устройство подходит идеально, но из-за неверного модуля теряется управление с руля или отображение климата.
